MODERN ÓRÁS SZERSZÁMOK, MŰSZEREK:

Mivel már nagyon összekutyulódtak, így az antik órás szerszámok szekciójából áthelyeztem ide az összes modern, mai eszközt. Ezek most is létező-beszerezhető, látványosan mind nagyobb hányadban kínai eredetű – de jól használható és megfizethető szerszámok, köztük sok igen hasznos-ötletes eszközzel.

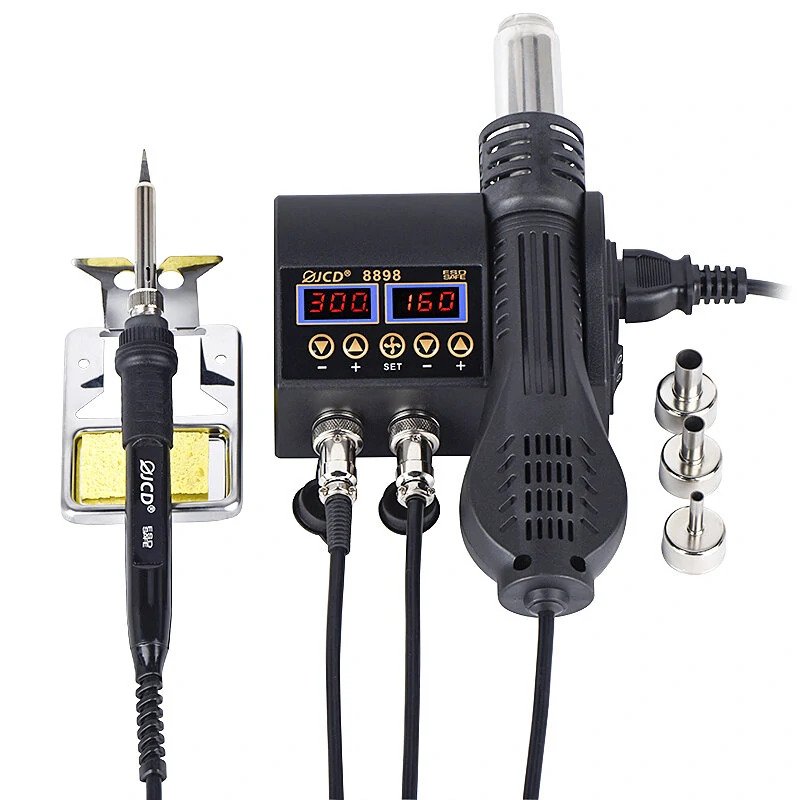

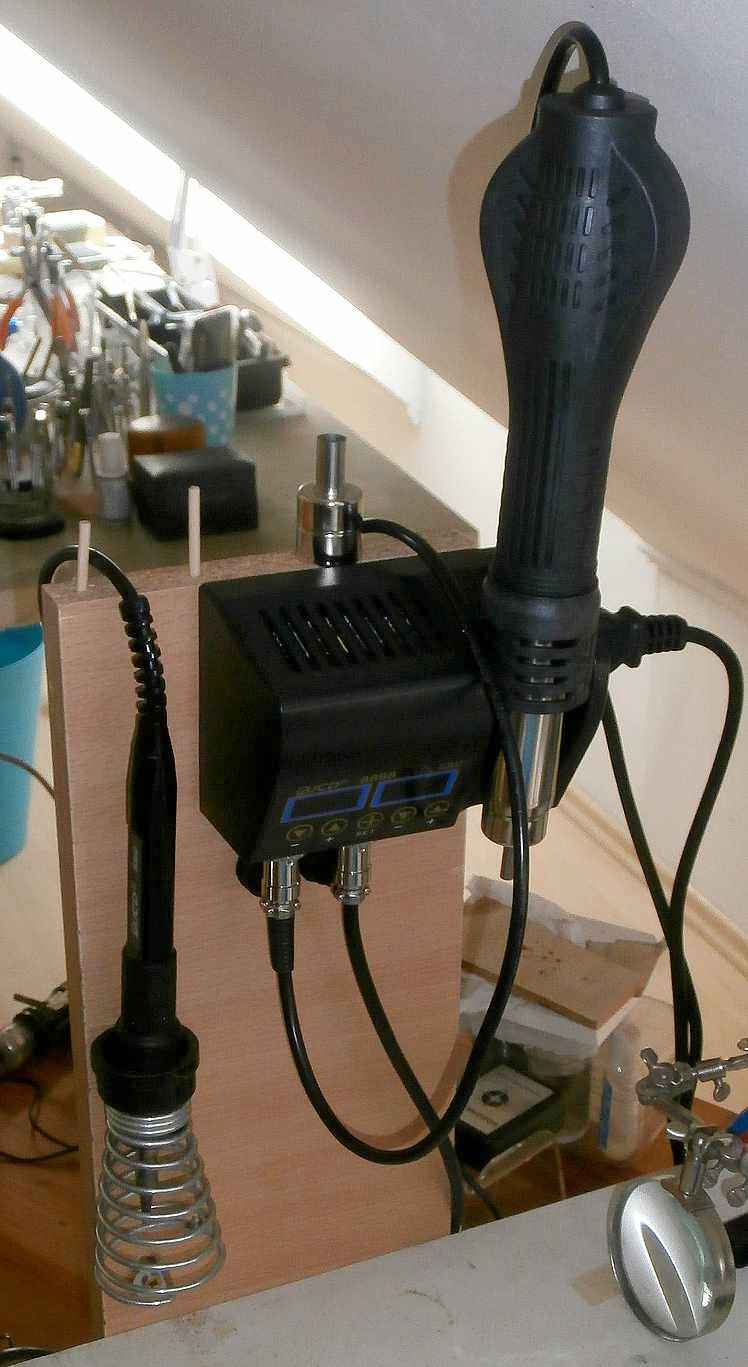

QJCD forrasztóállomás

Banggood-os kínai beszerzés, univerzális kis forrasztóállomás, szabályozható hőmérséklettel és sokszor nagyon hasznos (például meglévő forrasztások, sőt, ragasztások fellazításához, felületi bevonatok kialakításához, stb…) hőlégfúvóval. Több efféle olcsó és egészen jól használható eszköz kapható a neten, forrasztási munkákhoz mindenképpen elkerülhetetlen valami efféle alkalmazása.

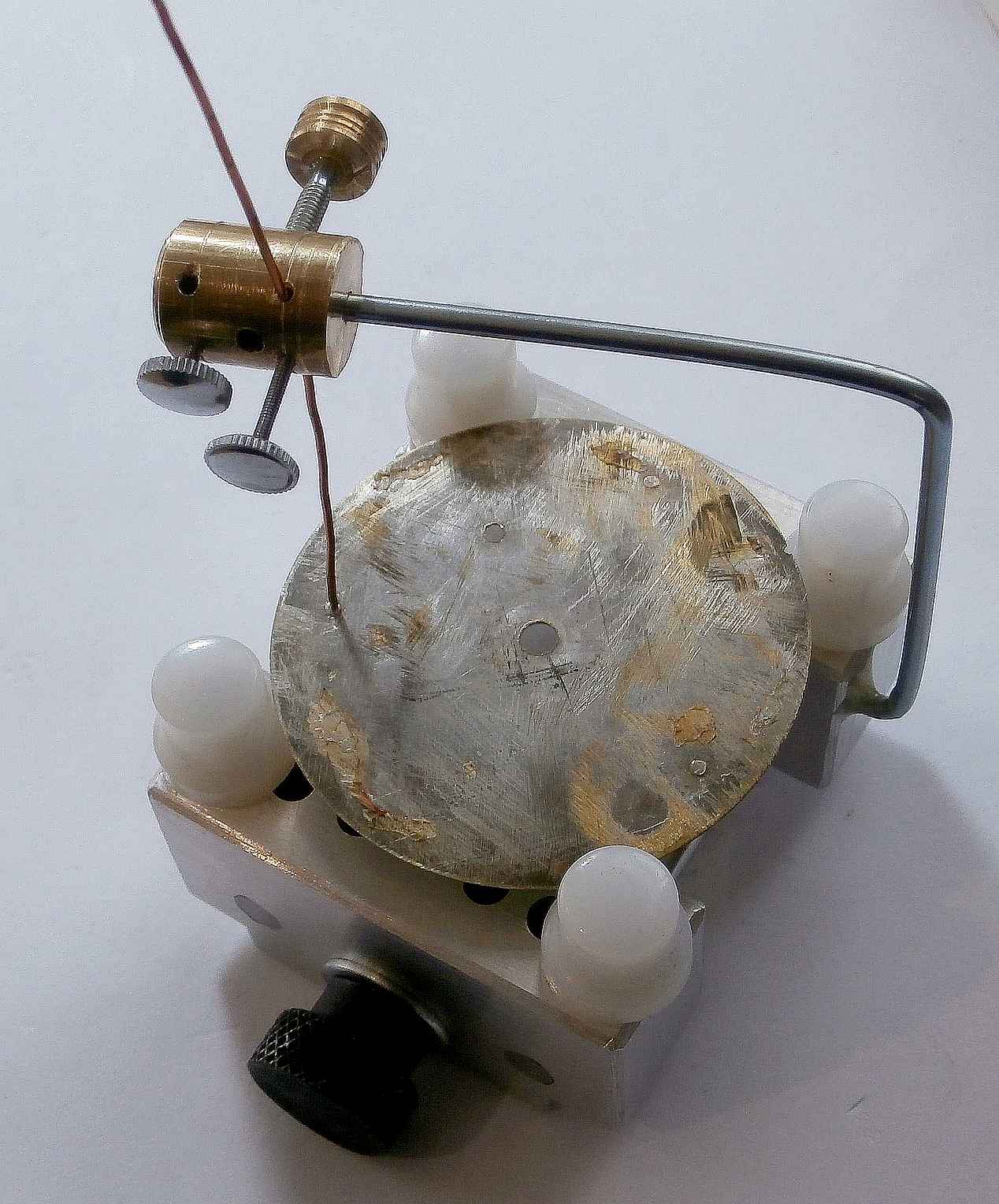

Számlapláb-forrasztó sablon

Egy olcsó kínai tokbefogóból és acélrudakból, egyedileg megmunkát réz betétekből házilag barkácsolt számlapláb-forrasztó állvány. Újonnan gyakorlatilag nem létező szerszám, antikként meg jóformán reménytelen hozzájutni efféléhez – miközben zsebóra-számlapokra (letört, vagy pótlásnál áthelyezendő, esetleg rézlapból teljesen újként kialakított számlapnál) számlapláb pontos felforrasztásához nagyon is szükséges. Végül is semmi mást nem csinál, mint a szilárdan befogott számlaphoz pontosan meghatározott helyen, stabilan odatartja az új számlaplábnak szánt huzalt – hogy szépen körbe lehessen forrasztani.

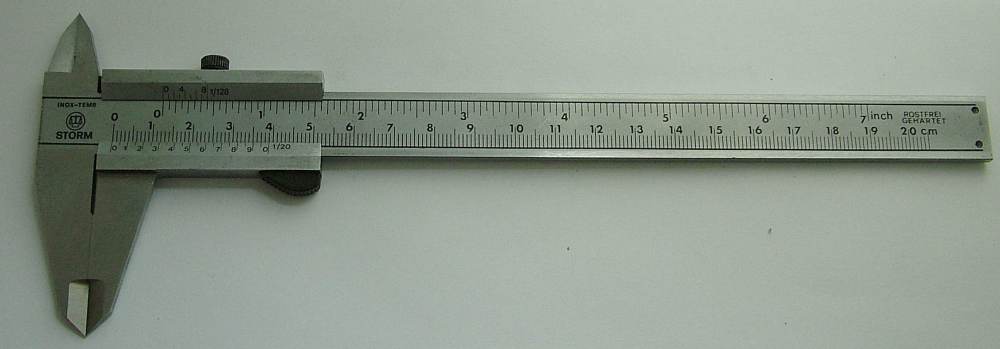

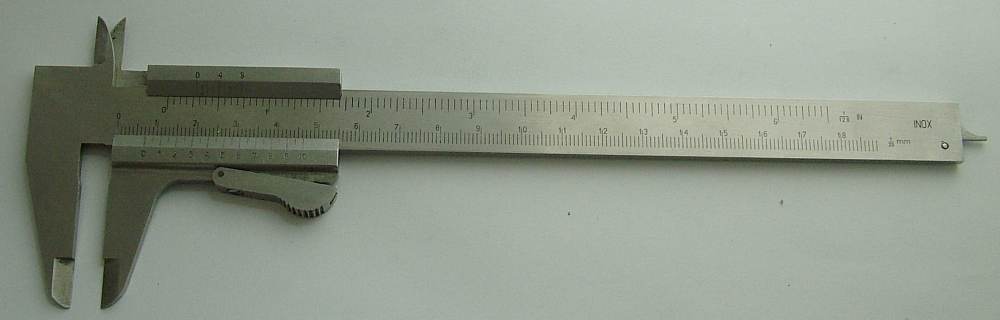

Tolómérők

Tizedmilliméteres pontosságú átmérő ill. mélység-mérésre képes precíz acél mérőszerszámok, mm-ben és inchben skálázva. Ezek ugyan nem antik műszerek, bár nem is újak, az 1970-80-as évek termékei, modern, de lényegüket illetően már egy évszázada nagyjából azonos kivitelű mérőeszközök.

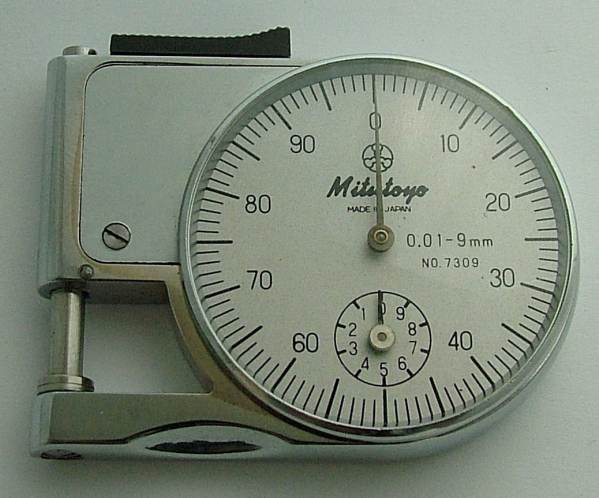

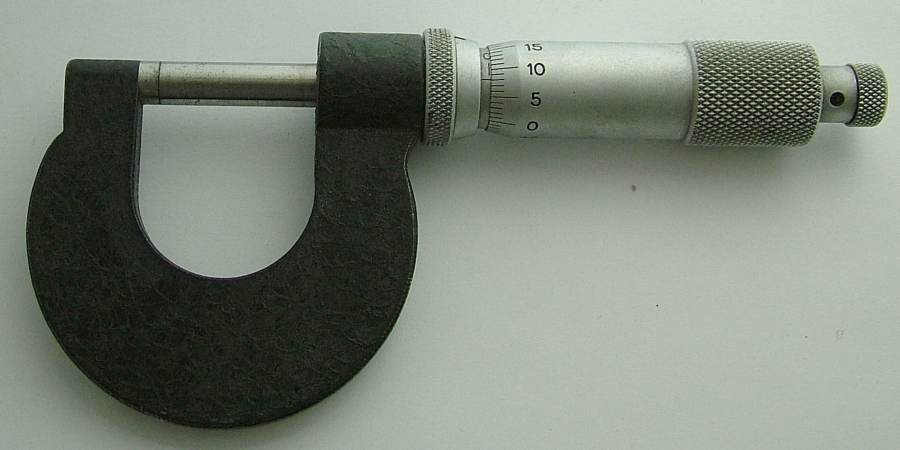

Mikrométerek

Kis átmérőjű tárgyak századmilliméteres pontosságú mérésére alkalmas nagy precizitású mérőeszközök, csavaros-nóniuszos, illetőleg mutatós-skálás leolvasással. A csavaros-patkós mikrométer 60-as évekbeli Ganz gyártmány, a skálás 80-as évekbeli japán mérőműszer. Nem antik, de lényegüket illetően igen régóta változatlan, amúgy nagyon fontos mérőeszközök.

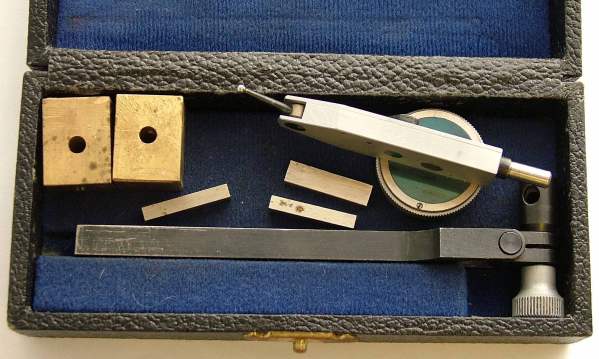

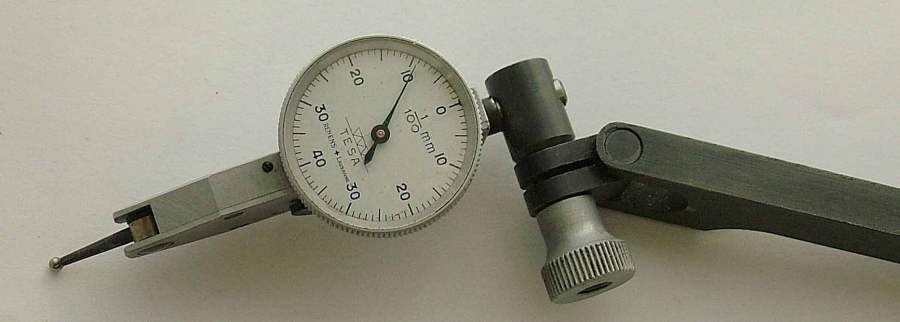

TESA tapintó-mikrométer

Esztergába fogható, nagyon precíz mérésekre alkalmas picurka tapintó-mikrométer. Teljes szettel, a szupportba befogást segítő közdarabokkal, tartóval. Nagyon finom, precíz műszer. És nagyon ritkán szükséges, ám akkor hasznos.

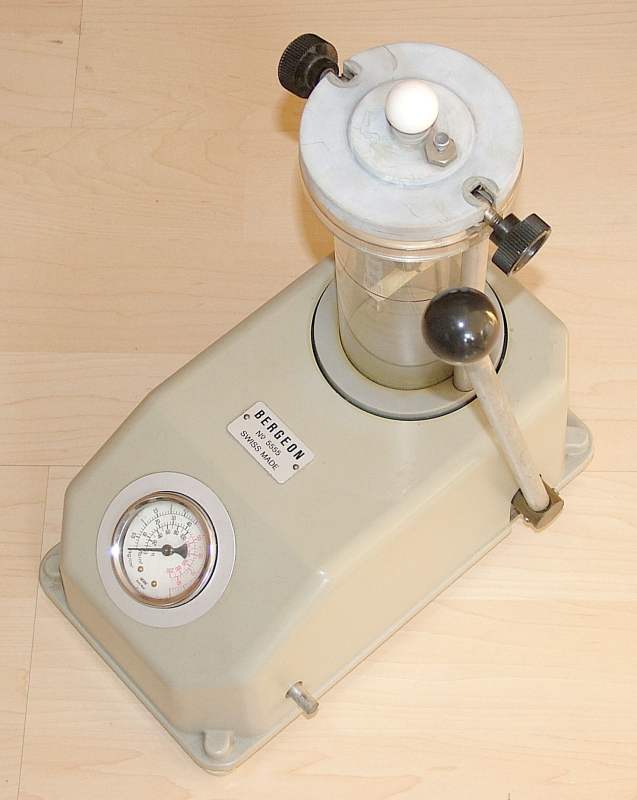

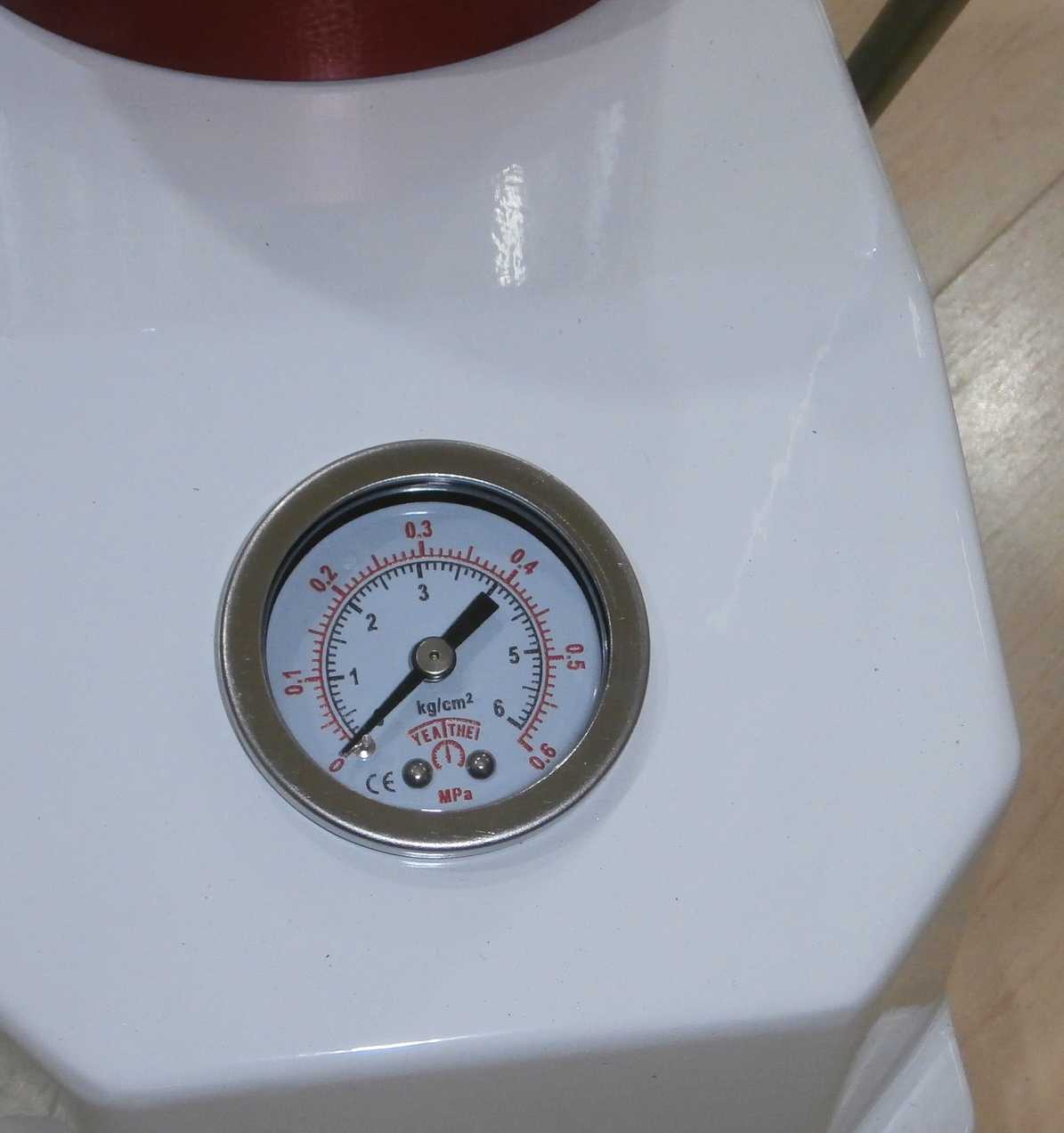

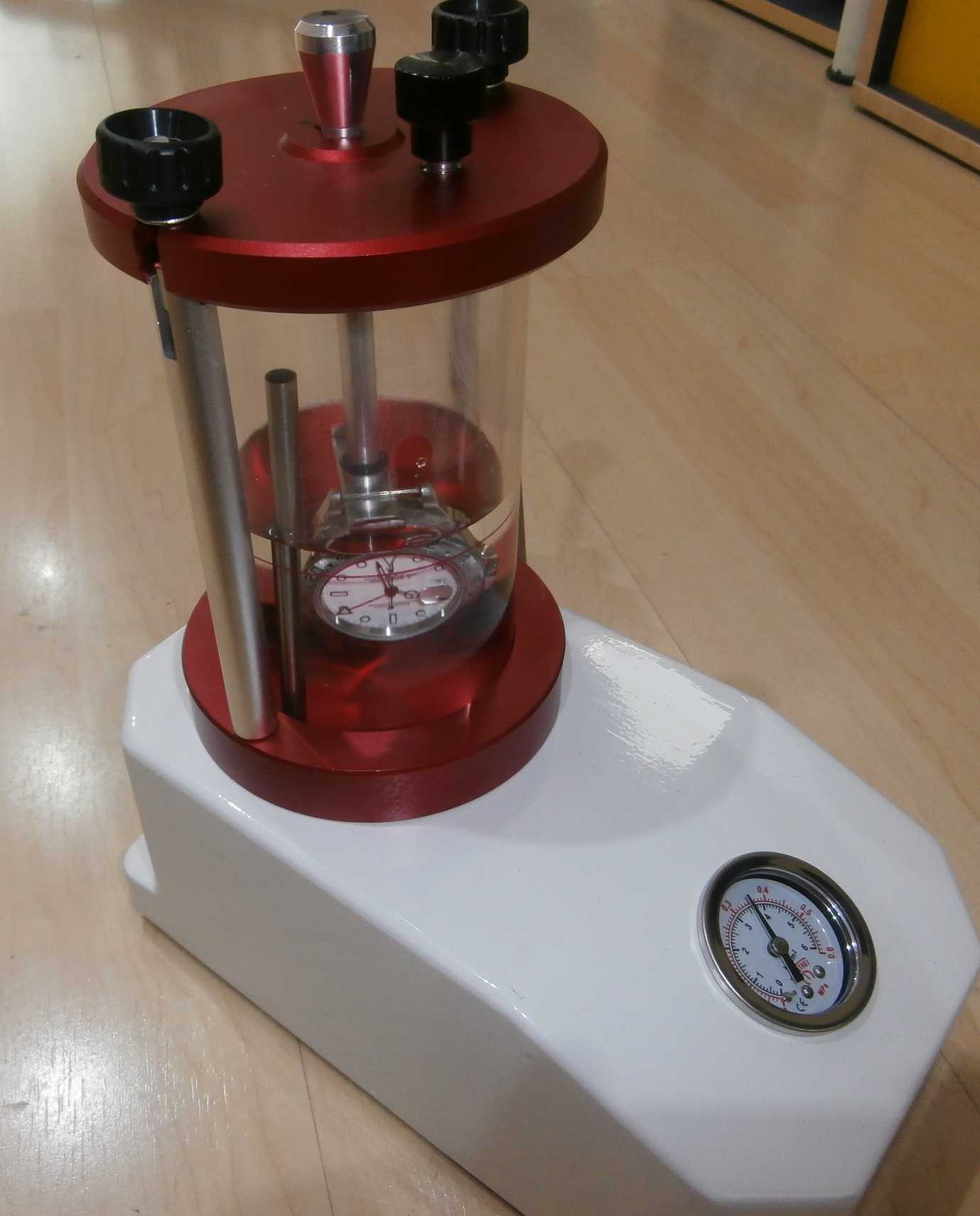

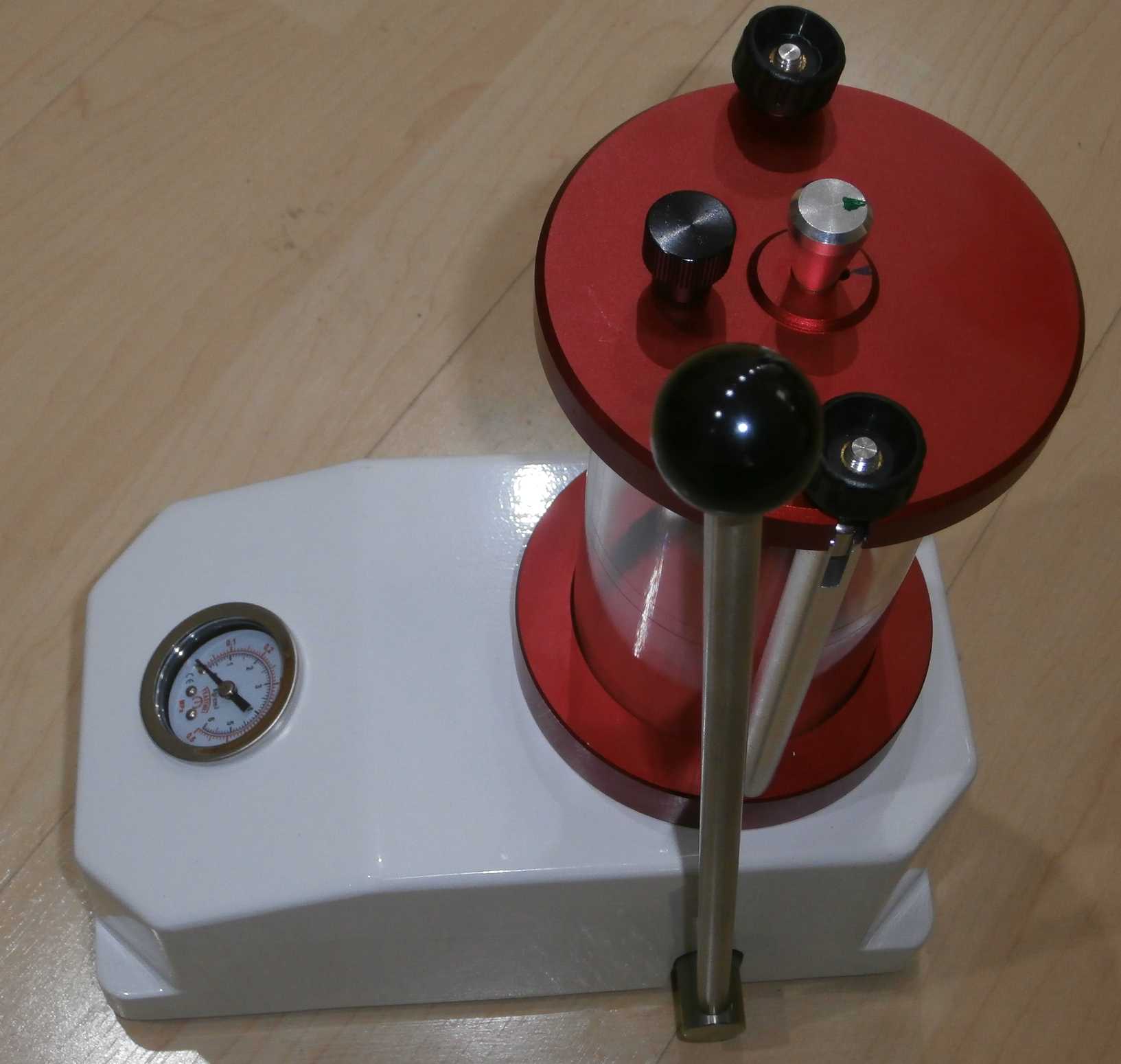

Bergeon teszter

Bergeon vizes tömítettség-ellenőrző. Vízzáró tokos karórák tömítettségének ellenőrzésére szolgáló műszer. A zárt hengert vízzel jelzésig feltöltve-lezárva a mérendő órát a felette lévő légtérben kell tartani, majd a mérendő nyomásra felpumpálni. A vízbe eresztve és a nyomást lassan a mérőhenger tetején látható kis szeleppel kiengedve ellenőrizhető a tok tömítettsége. Ha az nem tökéletes, akkor a nyomás alá helyezéskor az órában is túlnyomás jön létre, és a nyomás csökkentésekor buborék formájában távozik. A száraz teszternél nehézkesebb, viszont azzal ellentétben esetleges szivárgás pontos helyét is megmutatni képes eszköz (a száraz teszter csak azt fogja megmondani, hogy jó-e a tok, vagy sem, ha nem, azt nem tudja megállapítani, hol a „lék”) – és a töredékébe kerül bármilyen száraz teszternek – ami mellett úgyis szükség van rá.

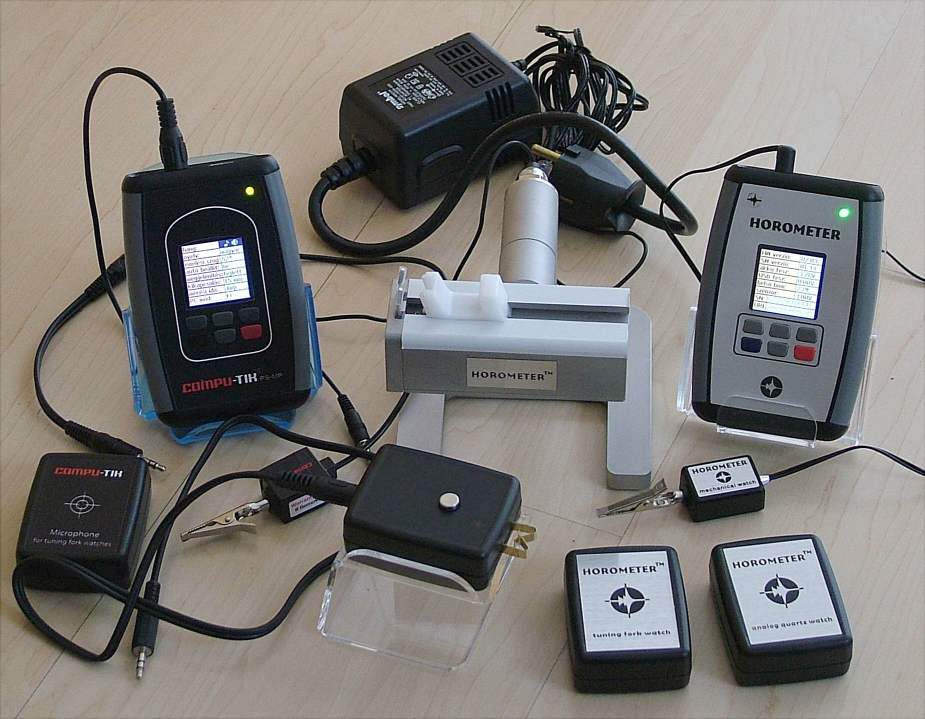

VIBROGRÁFOK

CompuTic és Horometer – elektronikus vibrográfok, teljes kiépítéssel. A legkevésbé sem antik műszerek, új, korszerű berendezések – de mivel egyértelműen az ilyen készülékek jelentik a jövőt, érdemes őket megismerni. Kisméretű, saját akkumulátorral rendelkező, így bárhol, bármikor használható műszerek, normál mechanikus órán túlmenően hangvillás, analóg és digitális és kvarc órák mérésére is alkalmas kivitelben, sőt, kuriózumként még ingaórák mérésére alkalmas optikai adapterrel is rendelkeznek. Nagy kár, hogy a hazai gyártásuk megszűnt, használtan néha még hozzájuk lehet jutni, amúgy a kínai Weishi műszerek érhetők el helyettük mostanság…

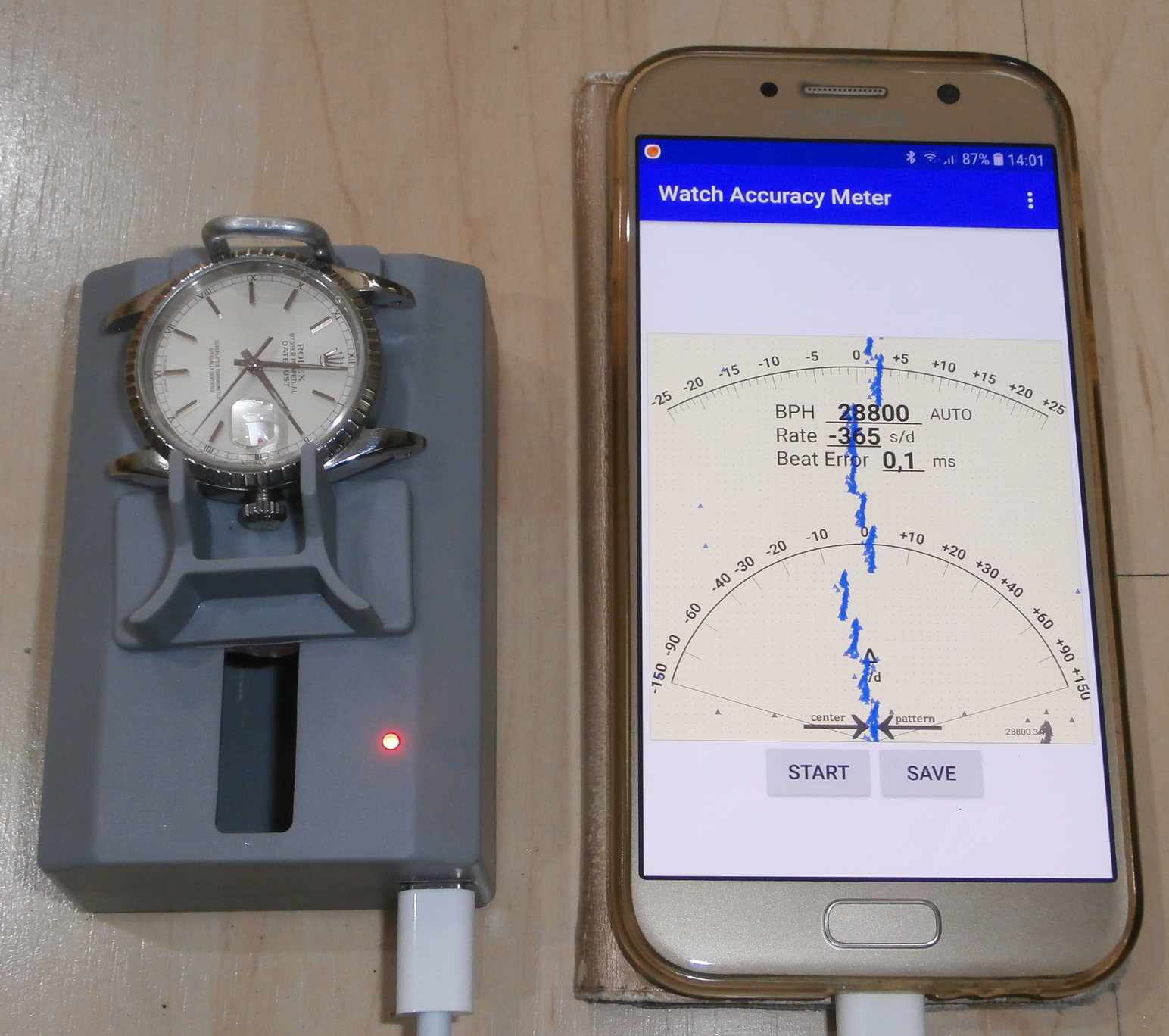

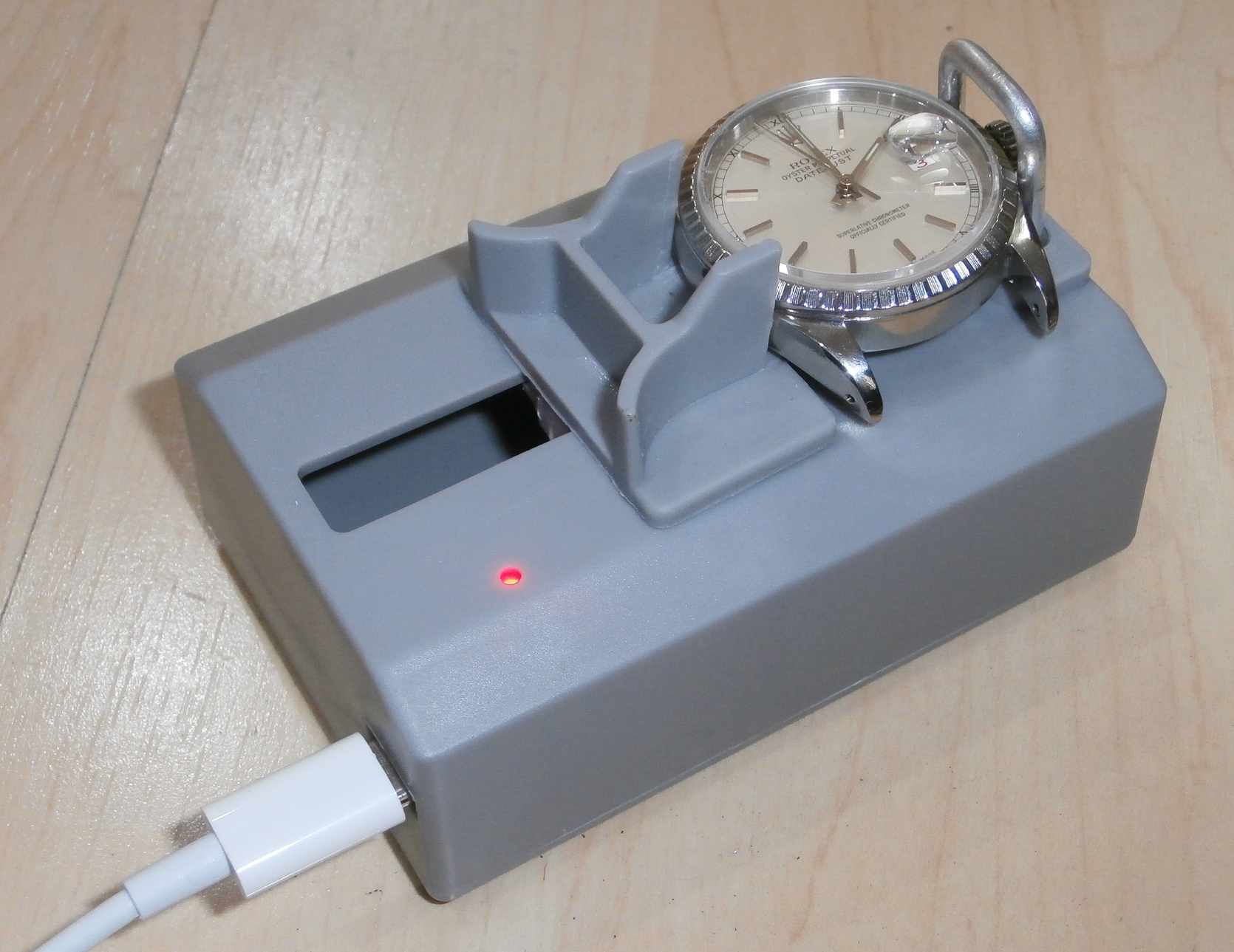

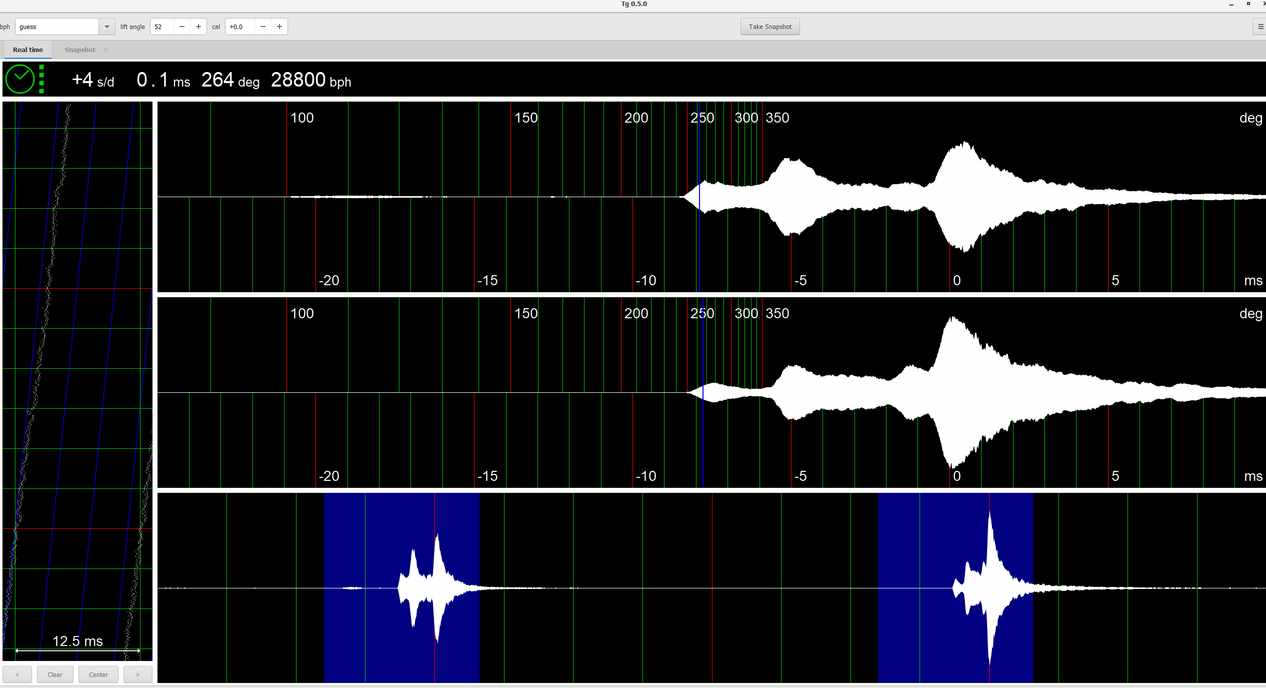

TIMEGRAPHER

Ez egy tökéletesen mai-korszerű, korra jellemző, de egész jópofa és nagyon-nagyon olcsó eszköz. A mobilos (Android/iOS) környezetben ingyenesen elérhető Watch Accuracy Meter, illetőleg a PC/Windows környezeteben elérhető, valamivel még okosabb szintén freeware Timegrapher programmal használható, USB-n az eszközökhöz csatolható kis óra-befogó mérőfej, amivel egy sima mobilból is egészen jól használható vibrorgáfot varázsolhatunk, és a mobil általában nem megfelelő érzékenységű mikrofonjának korlátait átléphetjük. Azért persze ez „nem az igazi”, a mérő eszköz (mobil, PC) saját belső időalapját használja, ami azért közel sem műszer pontosságú és stabilitású, igazán pontos beállításra nem alkalmas, de 5-10 másodperc szórásig azért igen, és az óra járásképének, így műszaki állapotának, hibáinak helyben megállapítására annál inkább. Gyűjtői, óra-börzei segédeszköznek egyszerűen zseniális.

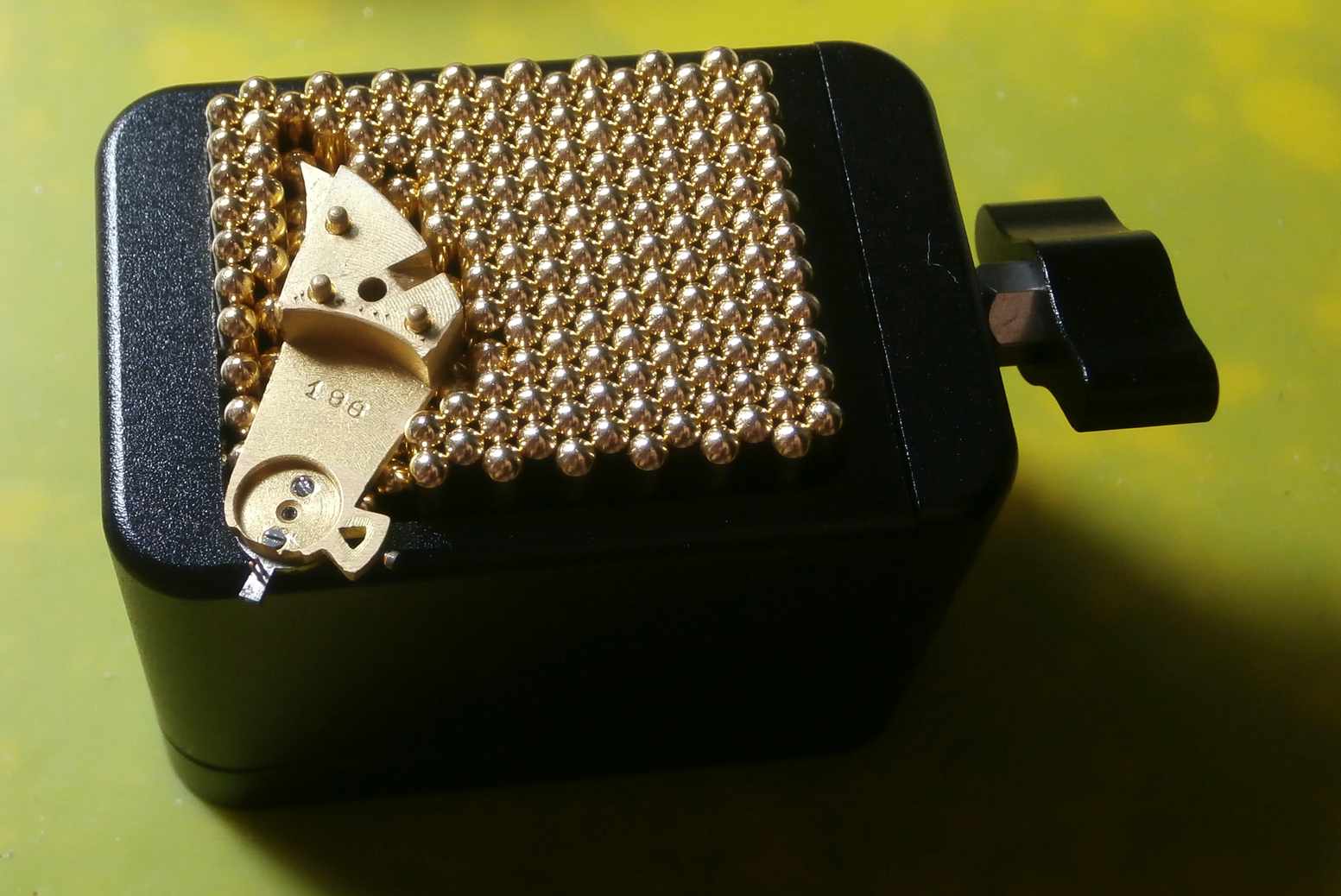

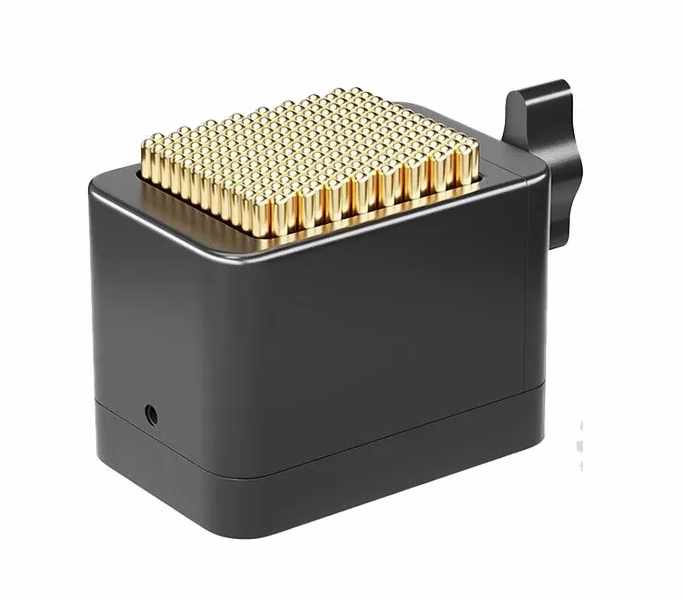

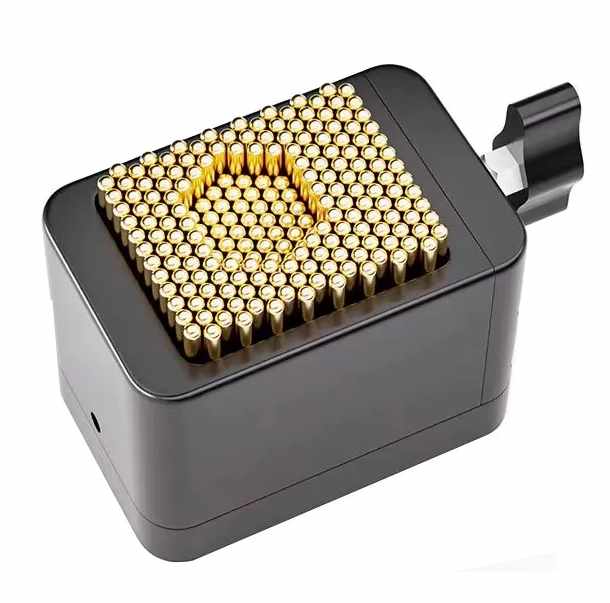

Tűs szerkezet befogó

Ez megint egy modern és ötletes valami. Apró, kb: 4.5*3*3.5cm-es, dupla gyufás-skatulya méretű, súlyos és masszív kivitelű kis befogó szerszám. Alapvetően hidak-részegységek szerelés-javítás közbeni megfogására szolgál, a rugós tű-ágy besüpped és körül veszik az alkatrészt, majd oldalról megszorítva az egész picit „megcsúszik”, és a legtöbb esetben képes szilárdan megfogni az alkatrészt. Azért erősen korlátos, akármit nem tud megfogni – még a fizikálisan bele férő alkatrészekből sem. És bár ötletes, de sok darabból áll, így drága – és valójában nem egy fontos, semmiképpen sem „nélkülözhetetlen” szerszám, de jópofaságnak felülmúlhatatlan, és hébe-hóba tényleg kényelmes.

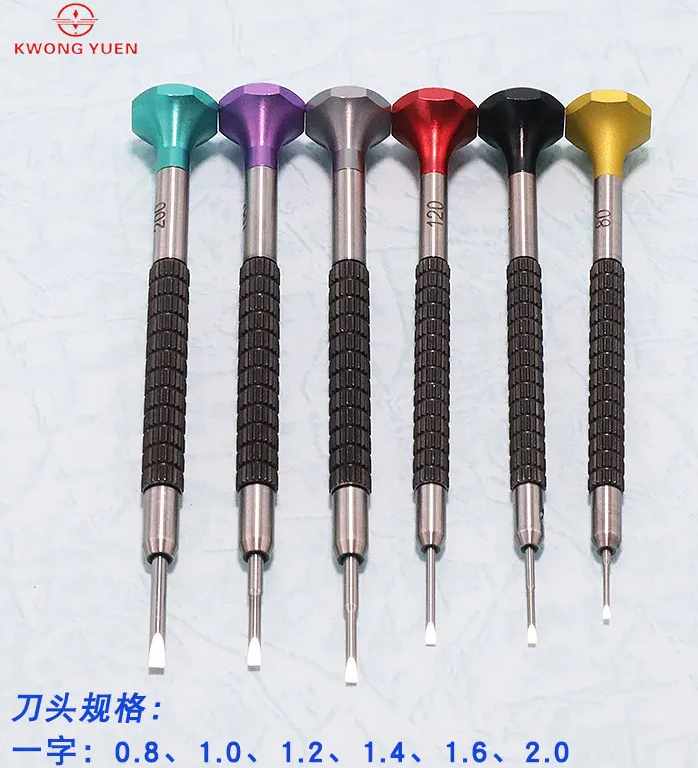

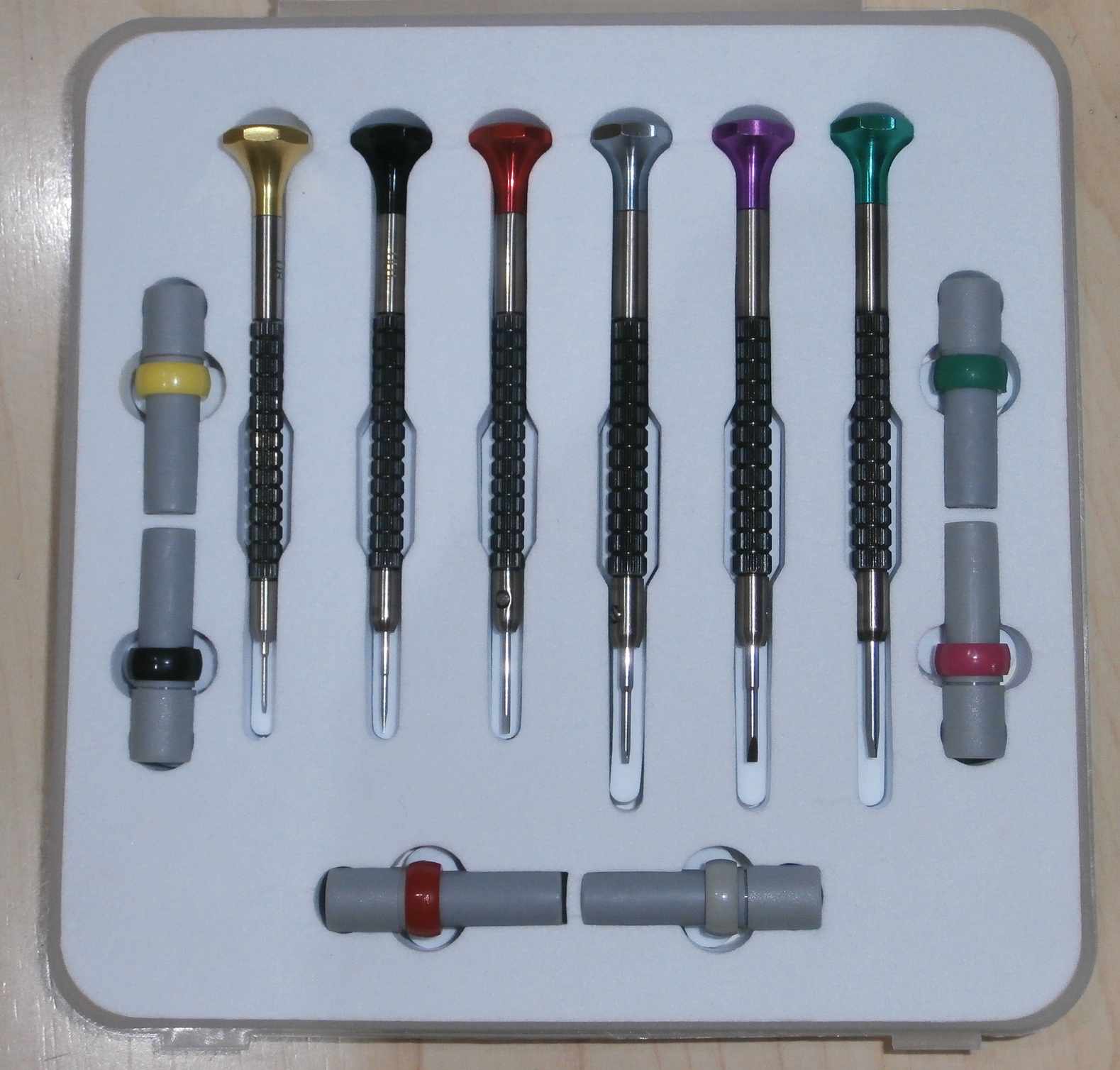

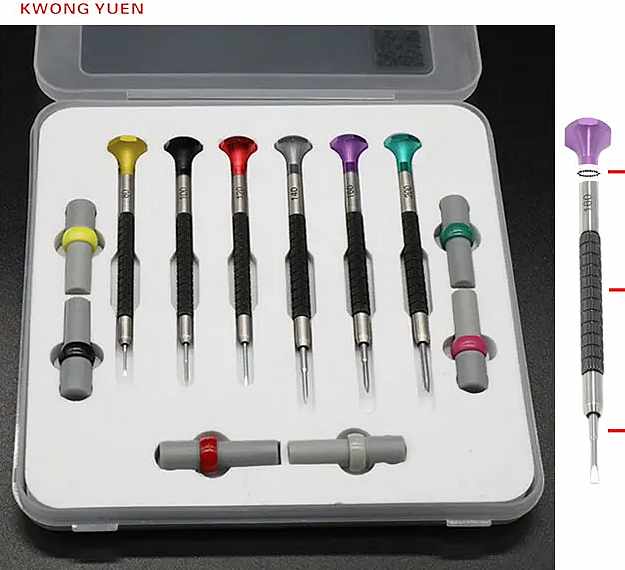

Csavarhúzókészlet

Kwong-Yuen csavarhúzó készlet. Végül is ez csak egy közönséges órás csavarhúzó készlet, és még kínai is – mégis ide tettem, mert egész órás praxisomban a legdrágább svájci szerszámok relációjában is egyértelműen ez a legjobb minőségű csavarhúzó-készlet, amihez szerencsém volt. Drága is ennek megfelelően, de egy Bergeon vagy hasonló svájci készletnél még sokkal olcsóbb, ugyanakkor felülmúlja azt. Finoman megmunkált fém test, a titán fejek golyóscsapágyakon ülnek, így bármi kotyogás nélkül lehelet-finoman forgathatók, nagyon kellemes velük dolgozni. A pengék minősége és megmunkálása is mintaszerű, bár ez annyira nem fajsúlyos – lévén az órás csavarhúzó folyamatosan csorbul, használódik, így állandóan élezzük, köszörüljük, de mindenesetre kritika ezeket sem érheti.

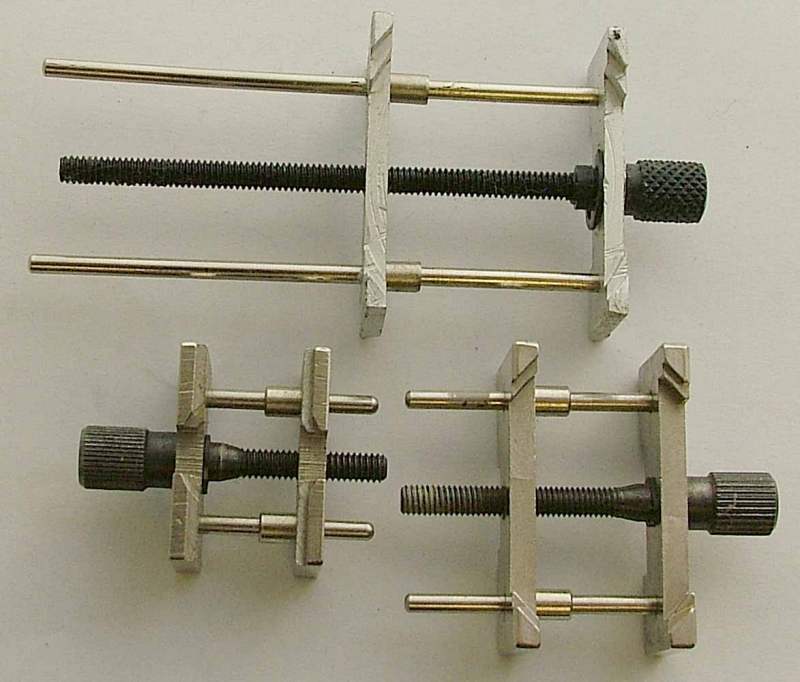

Szerkezet-tartók

Modern fém szerkezet-tartók. Állványos, csavaros szorítós eszközök, különböző méretű szerkezetek szereléshez befogására. Nem antik darabok, de fontosságuk miatt érdemes őket megismerni.

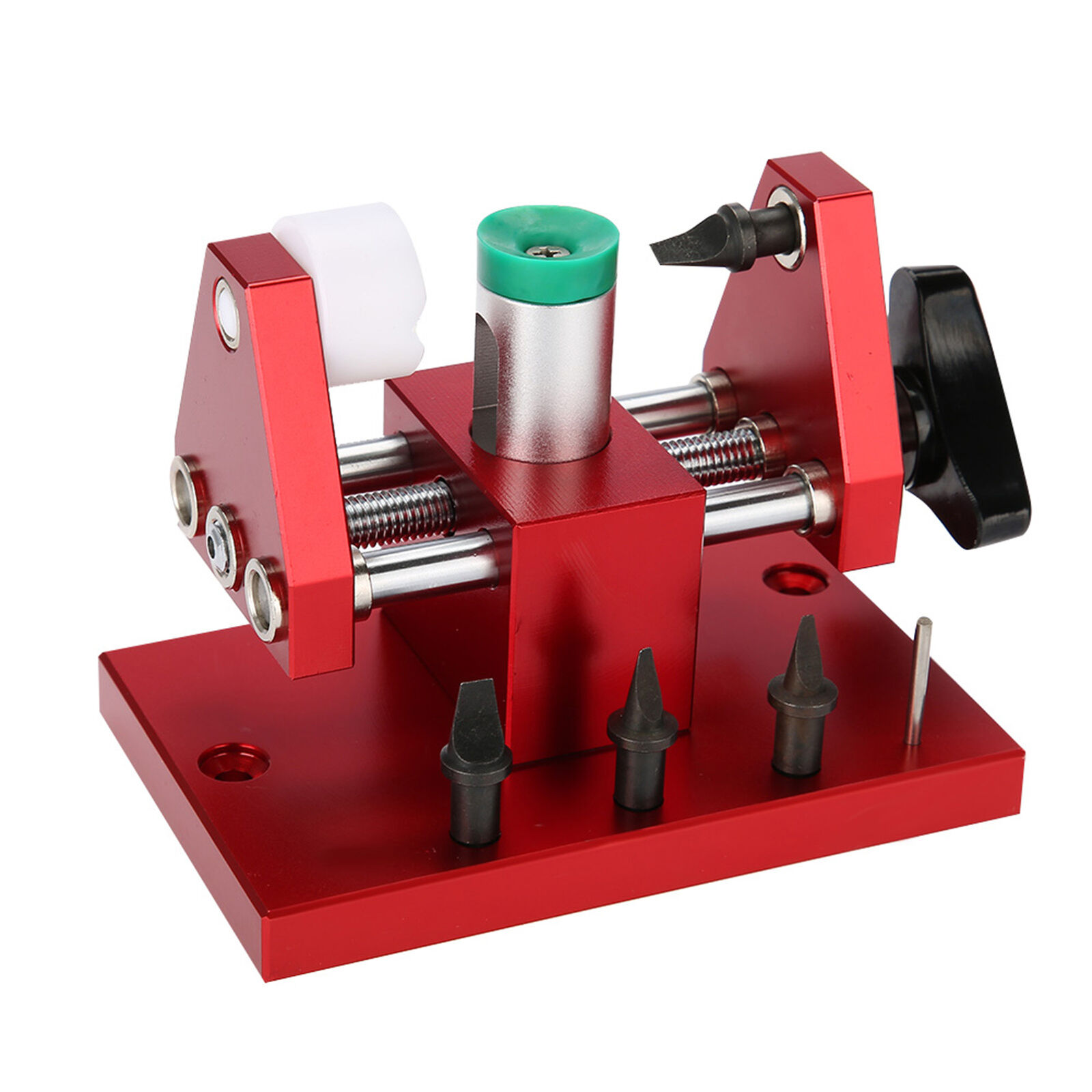

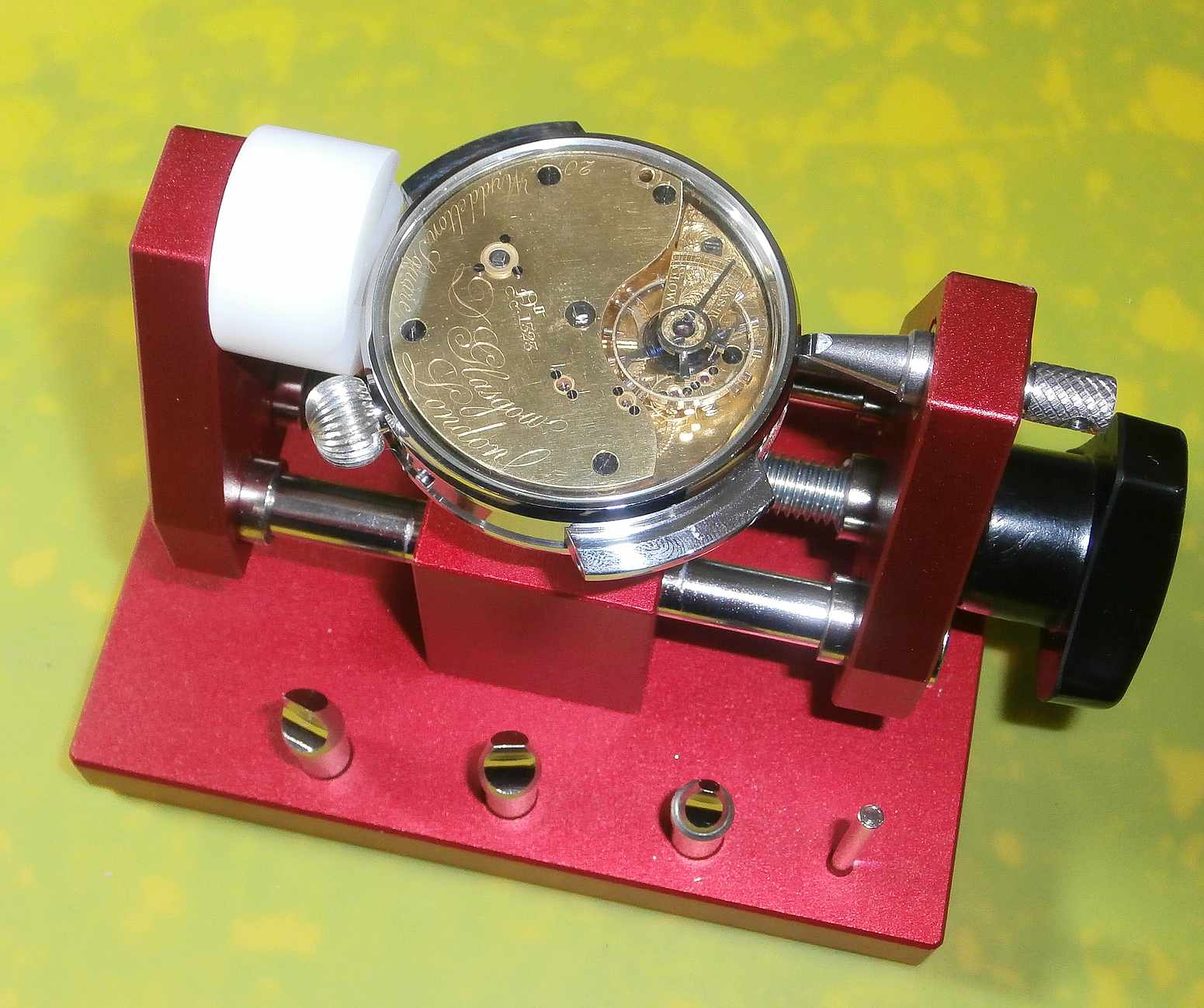

Állványos-pengés toknyitó

A kínai szerszámipar egy másik remeke – és nem is haszontalan. Nagyon erősen felszoruló, nyitókéssel kézi erővel nem nagyon lepattintható rámák-hátlapok esetében jól bevethető szerszám. A hozzá adott nyitópengék persze átköszörülésre szorultak, de ez nem is igazán hiba, hiszen akár egy használat után is úgyis újra élezésre szorulhatnak (ahogy egy órás csavarhúzó sem tart semeddig sem, az élezésére folyamatosan készülni kell). Viszont tényleg kinyit roncsolás nélkül olyan tokokat (tipikusan régi Seiko rámák, beépítések pontatlan, kegyetlenül felpréselt rámái), amiket nyitókéssel legfeljebb kalapálással lehet, szóval értelmesen használható szerszám. Kínai noname-relációban nem is drága, érdekesség, hogy megvehető pontosan ugyanez szép dobozban Horotec „svájci szerszámként” is sokszoros áron…

Leírás:

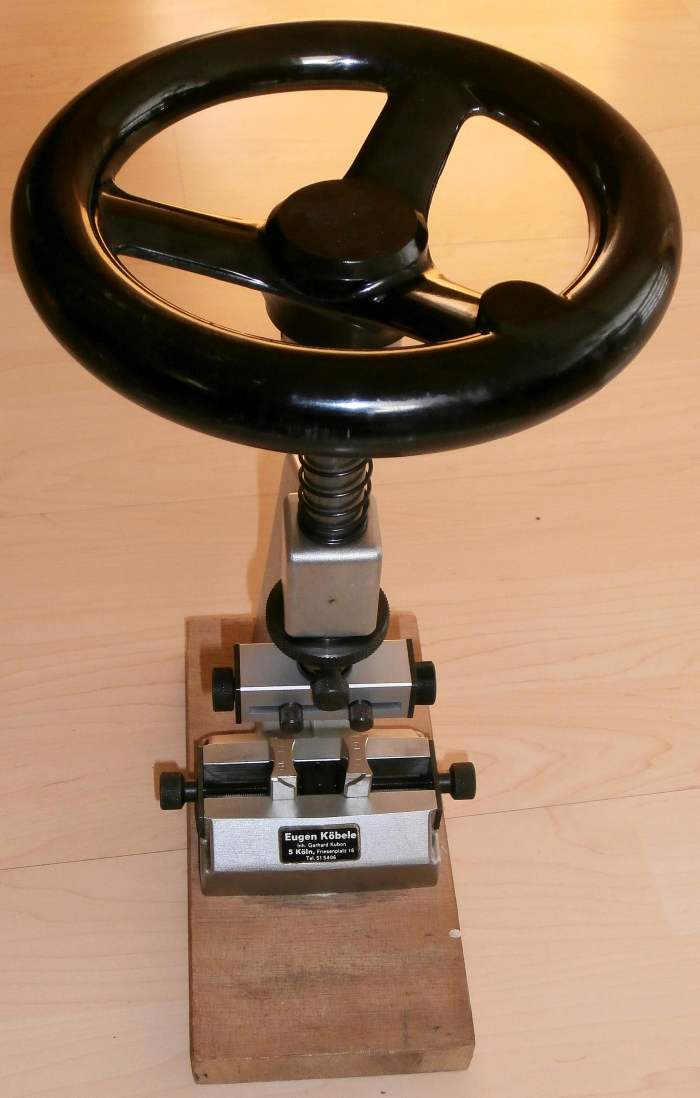

Nagyméretű állványos toknyitó Eugen Köbele/Köln jelzéssel – ez valószínűleg a forgalmazó lehetett. Karmos, nagyon jól beállítható nyitófejjel, masszív befogó talppal – alaposan beszorult hátlapok sérülésmentes nyitásánál nagyon hasznos szerszám.

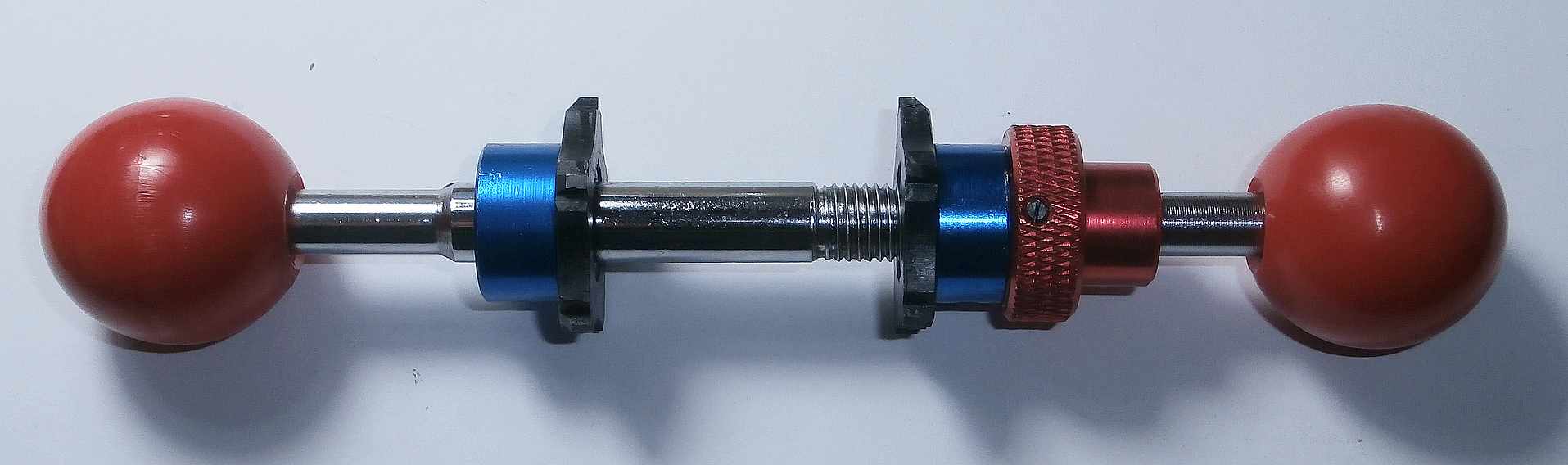

Gömbös toknyitó

Praktikus kis kínai szerszám – csavarosan állítható, nagy erő kifejtésére képes, egészen jónak és ötletesnek mondható kialakítású kézi toknyitó. A csavaros résszel egészen nagy átmérőre kinyitható, és hatféle méretű-profilú karommal rendelkezik – a karóra-tokok többségéhez alkalmazható.

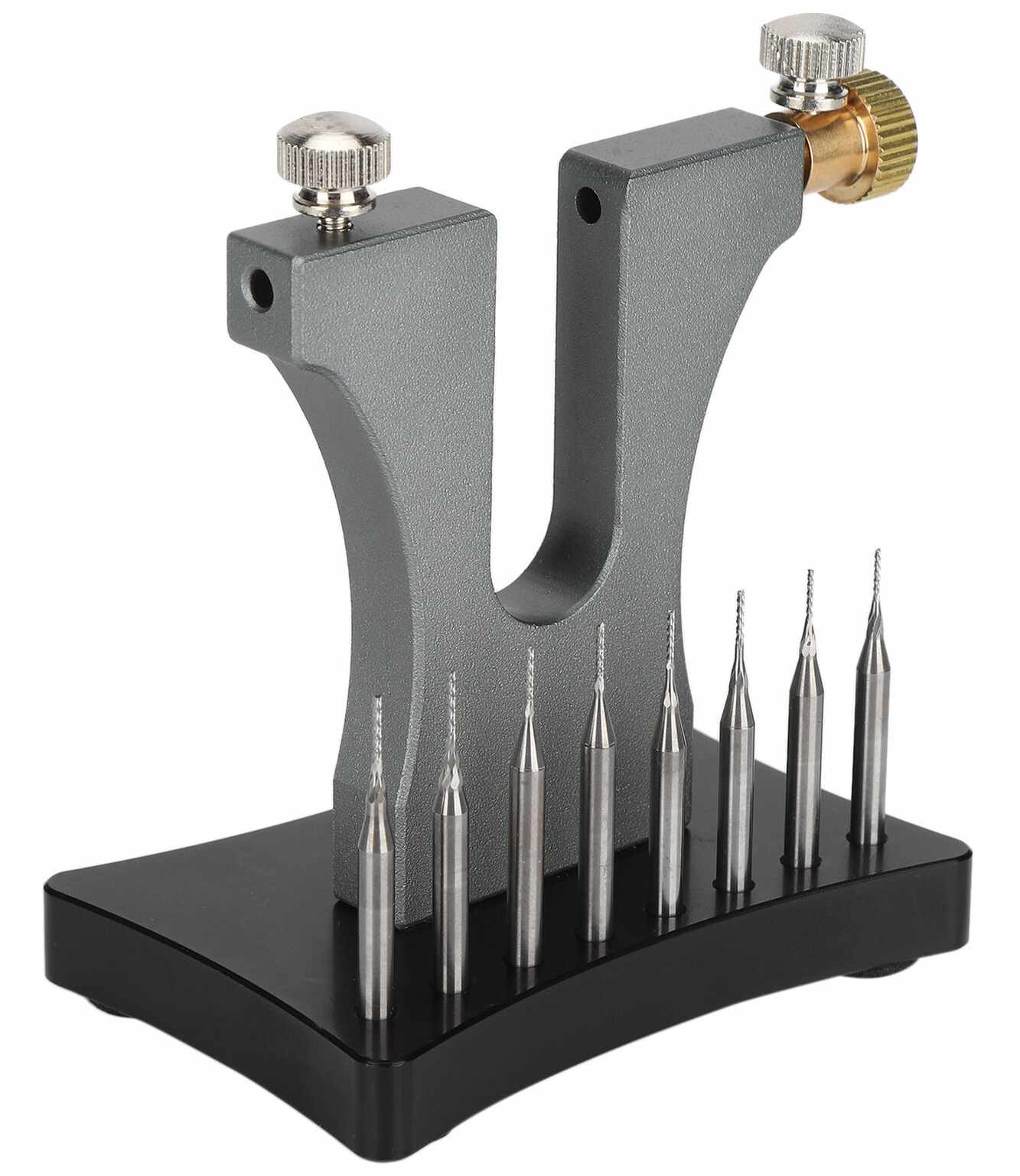

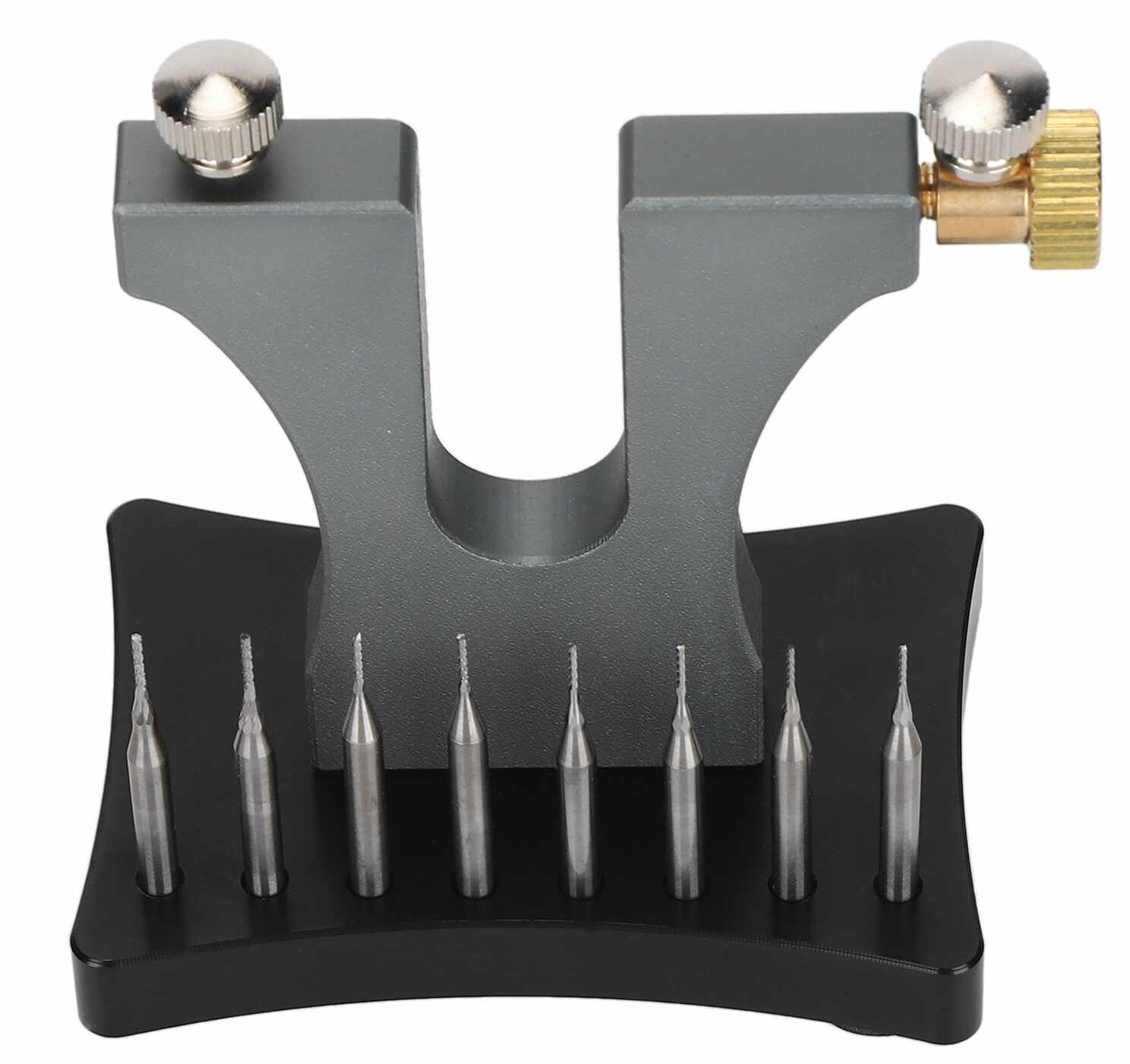

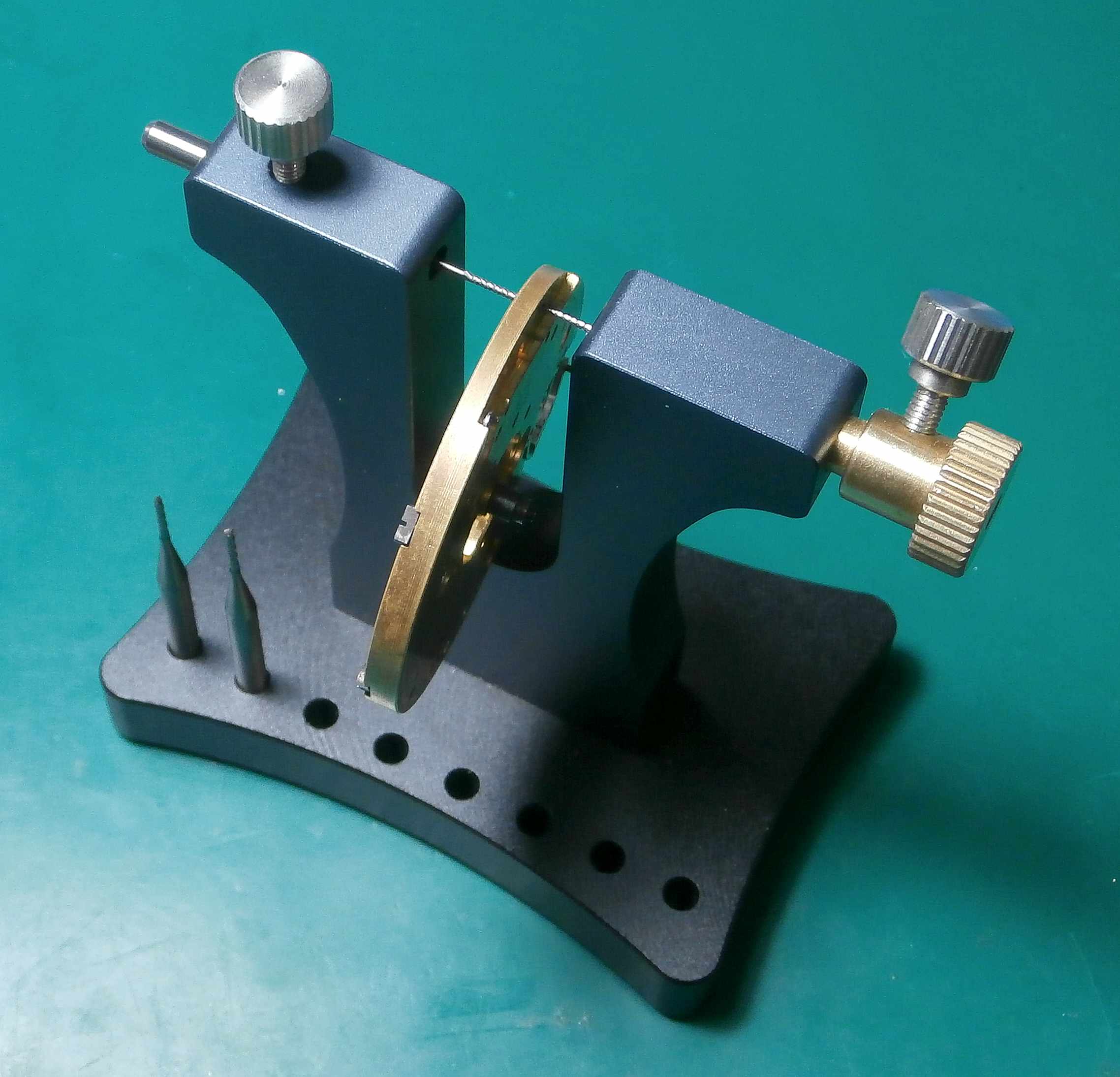

Csavarkihajtó - állványos

A kínai szerszámipar újabb egész használható terméke, és végül is ez egy fúró-maró eszköz. Alu állványba foglalt, kis marószárakkal operáló szerszám, a célja beszakadt csavarok kihajtása. És erre tulajdonképpen egészen jól használni is lehet – nagyon beszorult, „erőből beleszakadt” csavarokkal nem bír el, de ami csavar még értelmes erőkifejtéssel megmozdítható, és átmenő furatban van, tehát mindkét oldalról „megtámadható” – azt elég könnyen és gyorsan, a menet tönkretétele nélkül ki lehet fele hajtani, így hasznos kis szerszám. Nagy kár, hogy a beszakadt csavarok csak kisebb hányada ilyen…

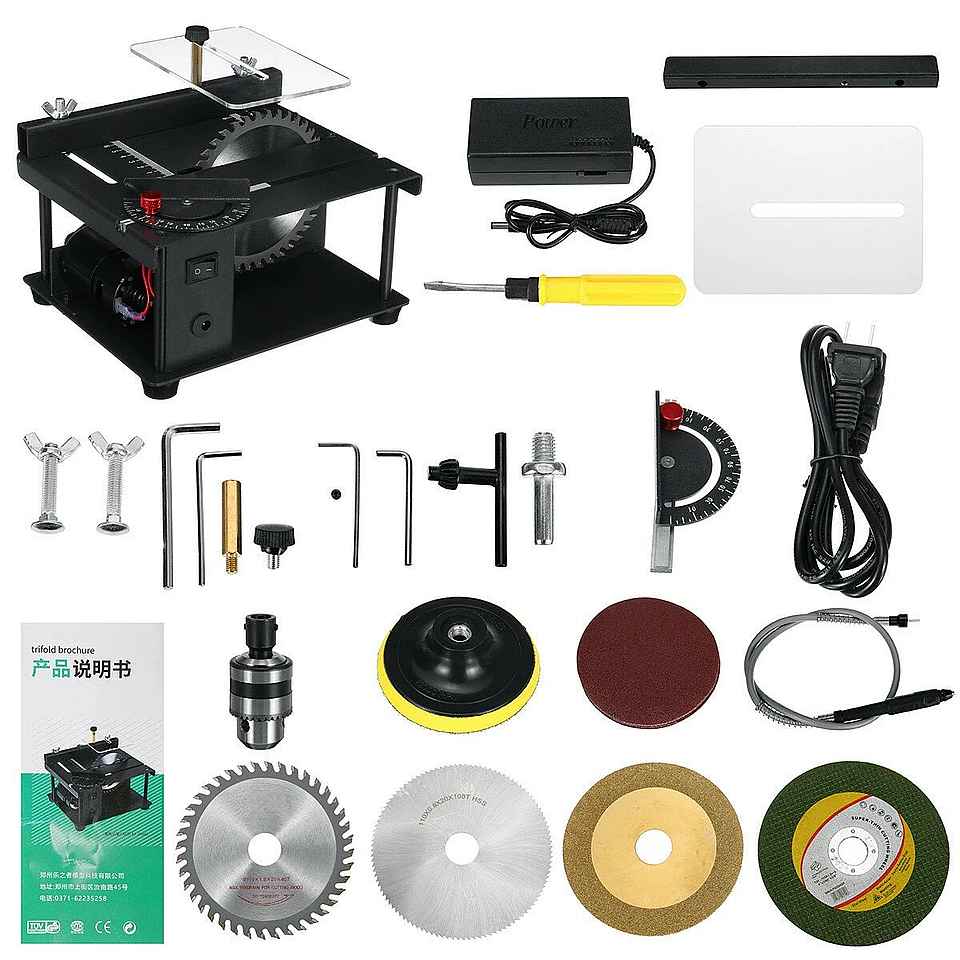

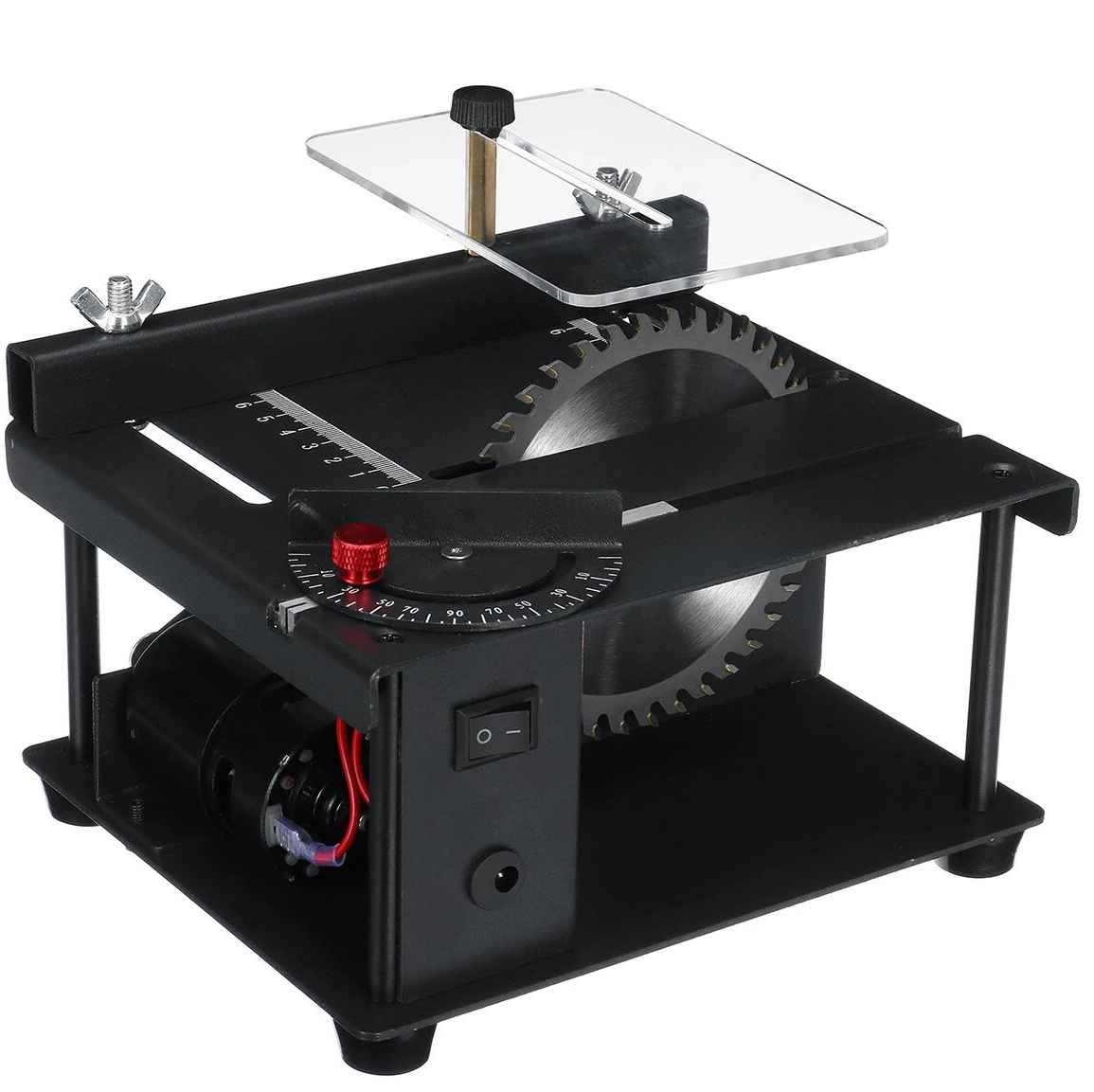

Fűrészasztal

Aprócska, kb: 16*19cm-es körűrész-asztalka, ami a plexi és fa kiegészítők megmunkálásához nagyon hasznos, de a szabványos 10cm-es csiszoló-vágó tárcsákkal esztergakések köszörülésére és hasonló feladatokra is igen praktikus. Nem egy túl impozáns valami, de például fa tokrészek megmunkálását nagyon megkönnyíti. Nem mondanám nélkülözhetetlennek, de nem is egy komoly pénzügyi befektetés, ajánlható, és egyéb, nem órás barkács-feladatokhoz is hasznos lehet (egy kapanyelet is simán elfűrészel még.. 😊 )

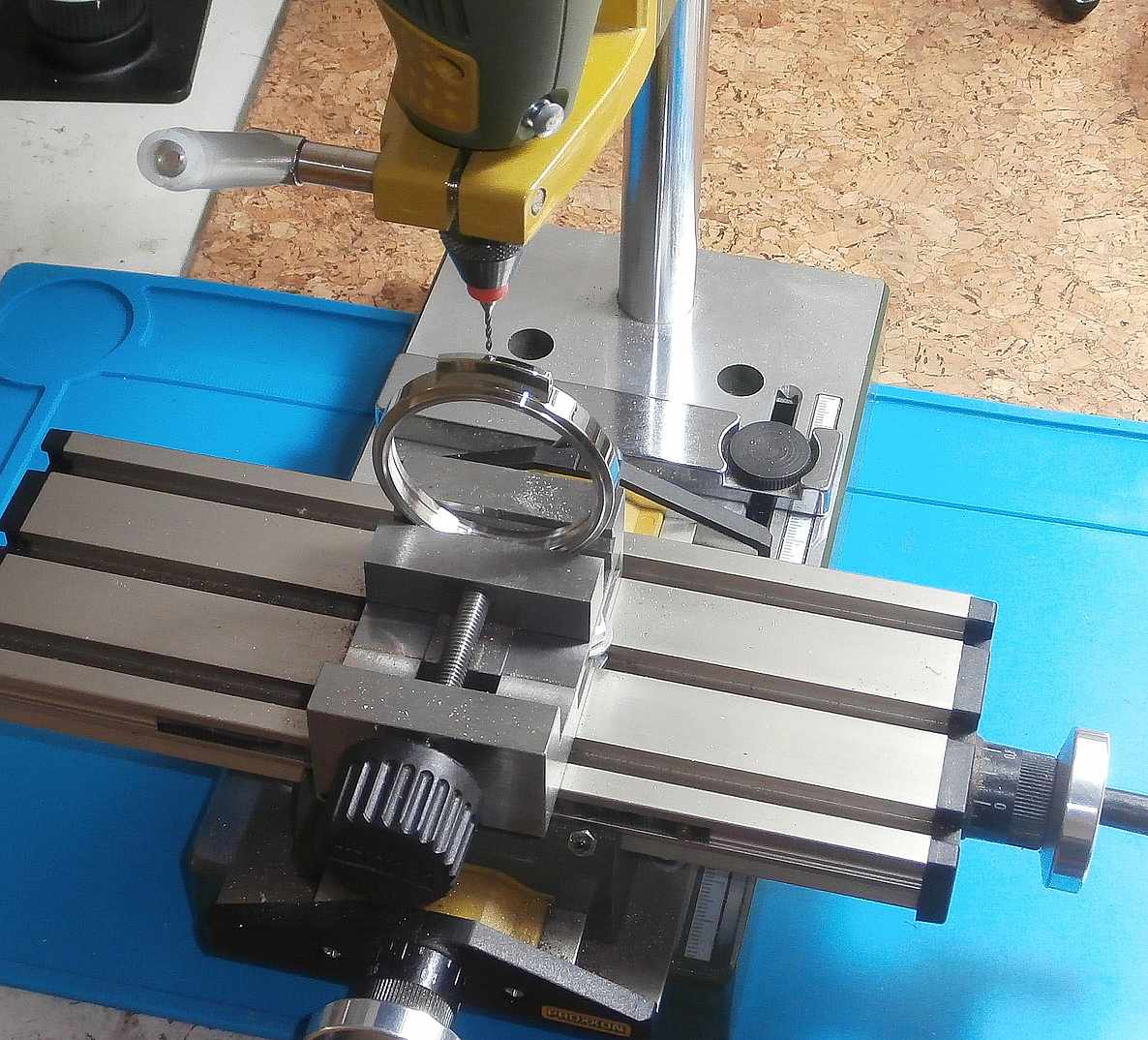

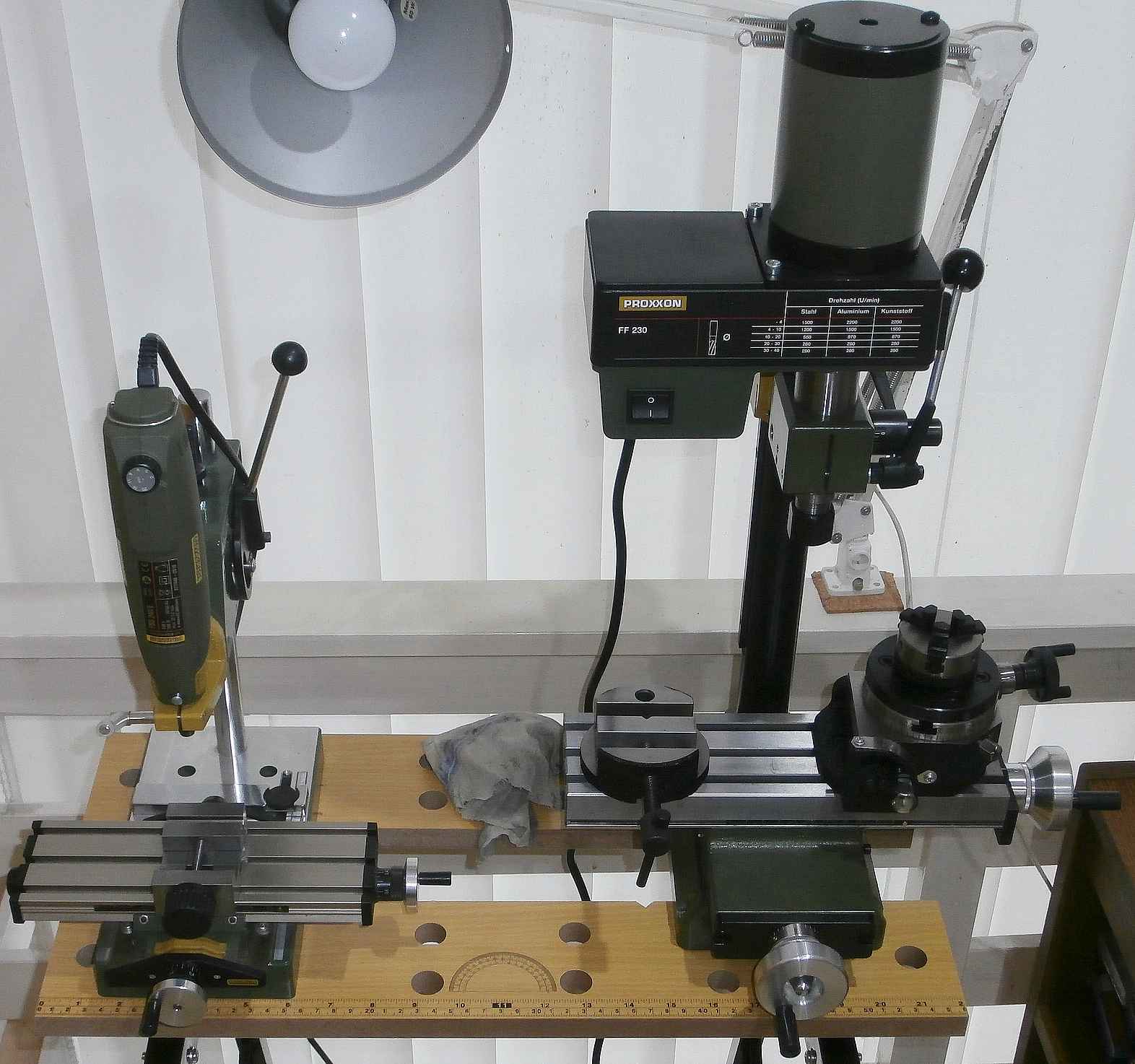

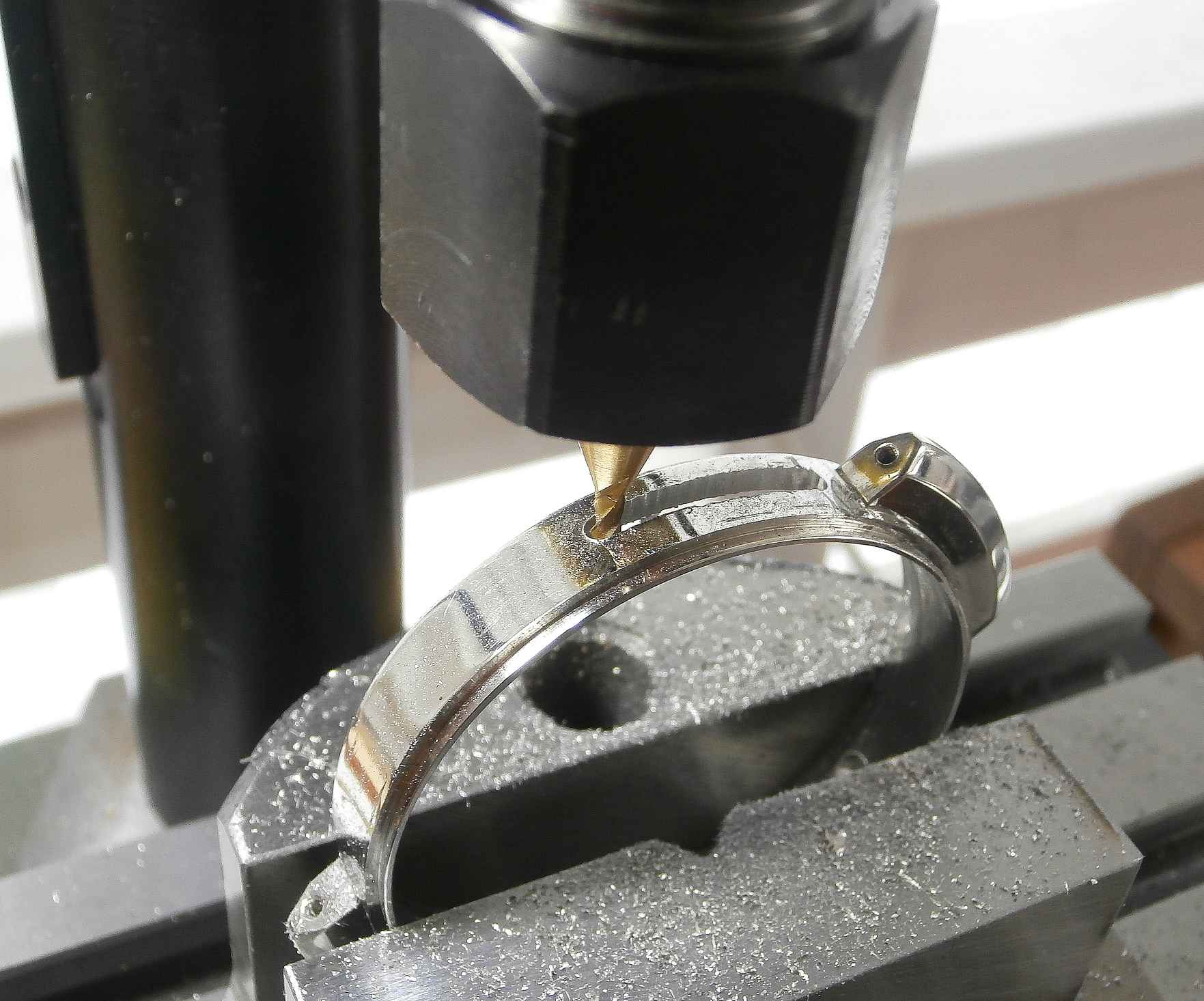

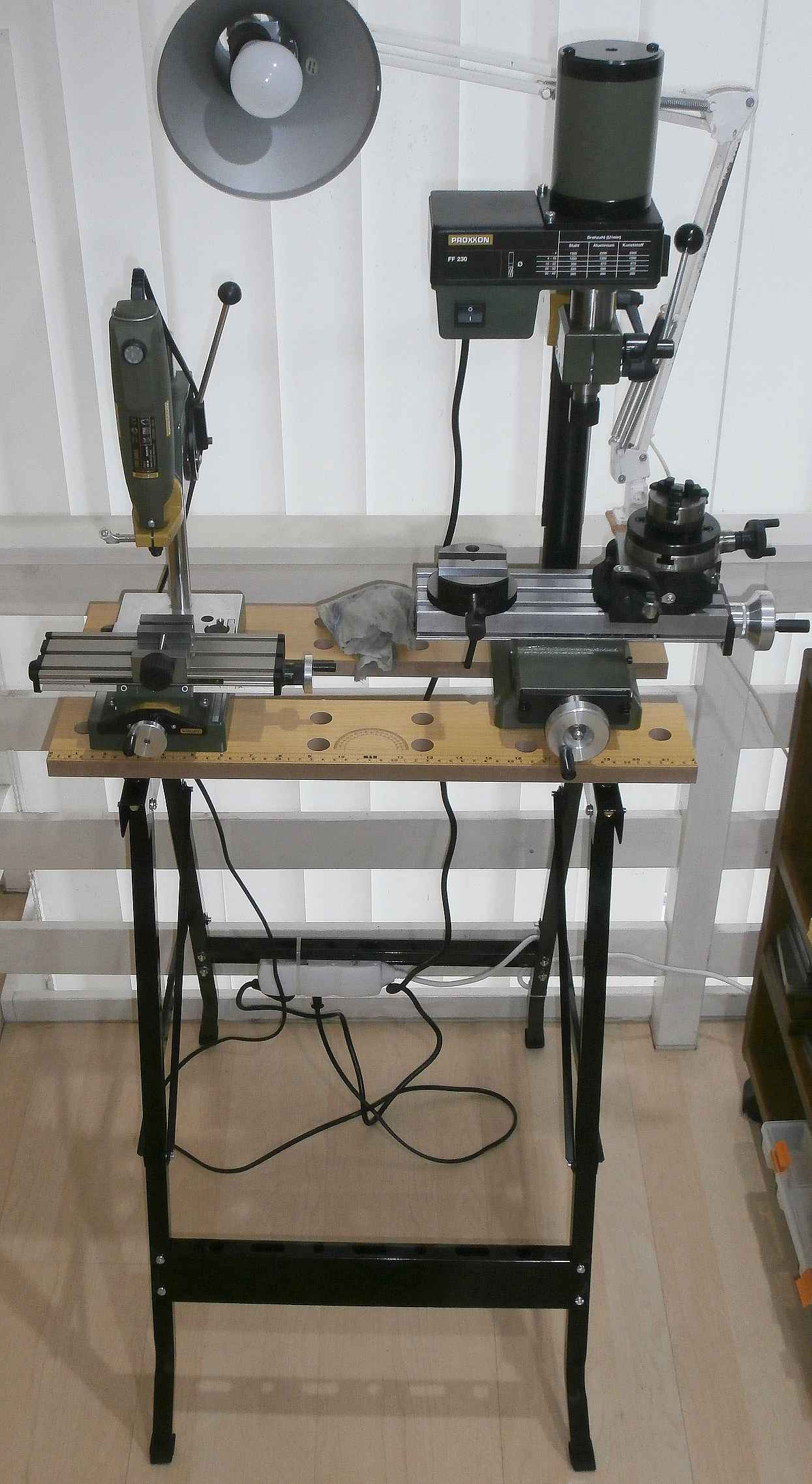

Proxxon „munkaasztal”

Precíziós fúráshoz és maráshoz összeállított, egészen jól bevált kis munkagépek. Kis koordináta-keresztasztal és állványos fúró – valamint egy FF230 asztali marógép, erős gépsatuval és forgóasztallal, sok befogóval-marófejjel. Egyedi tokok és más vázszerkezeti alkatrészek kialakításához, precíz fúráshoz-maráshoz igencsak szükséges szerszámok.

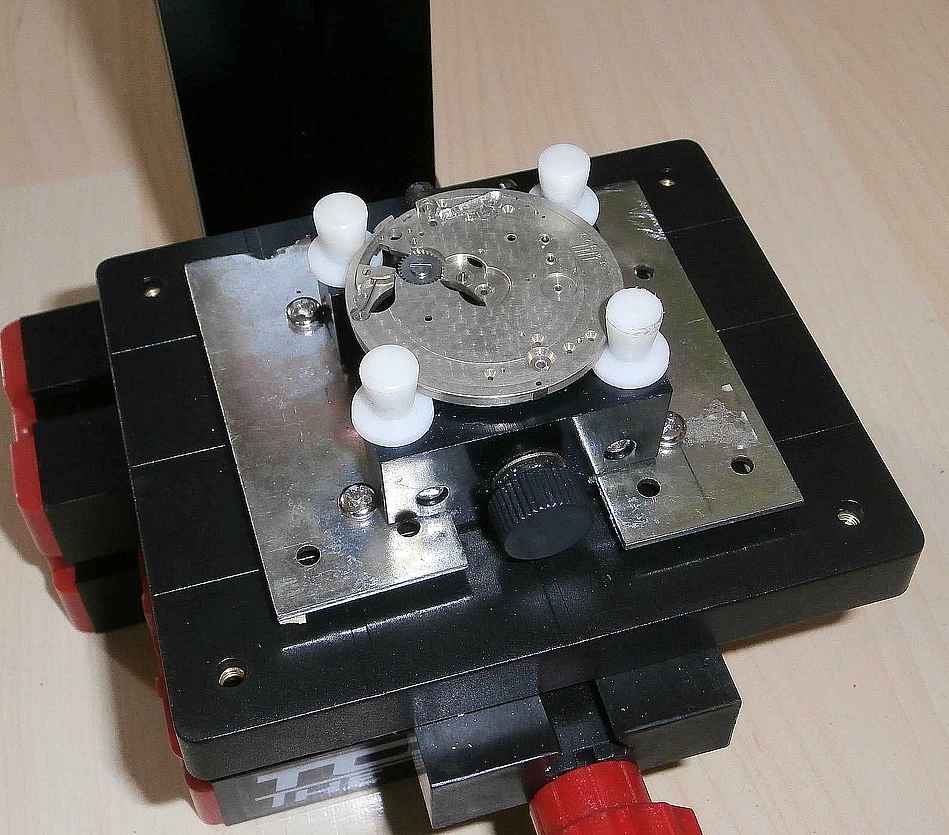

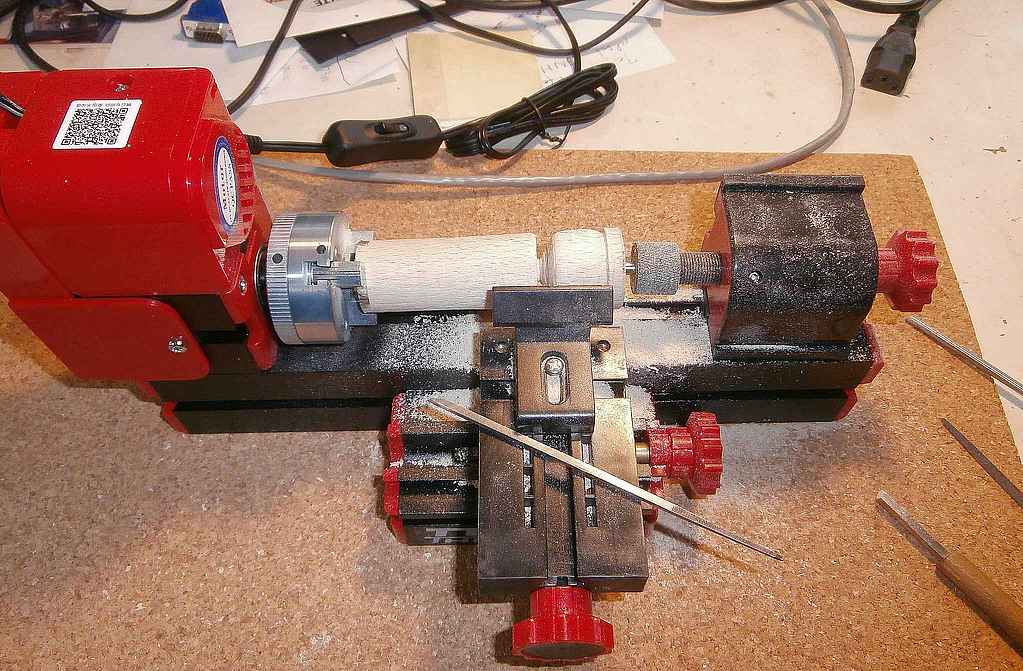

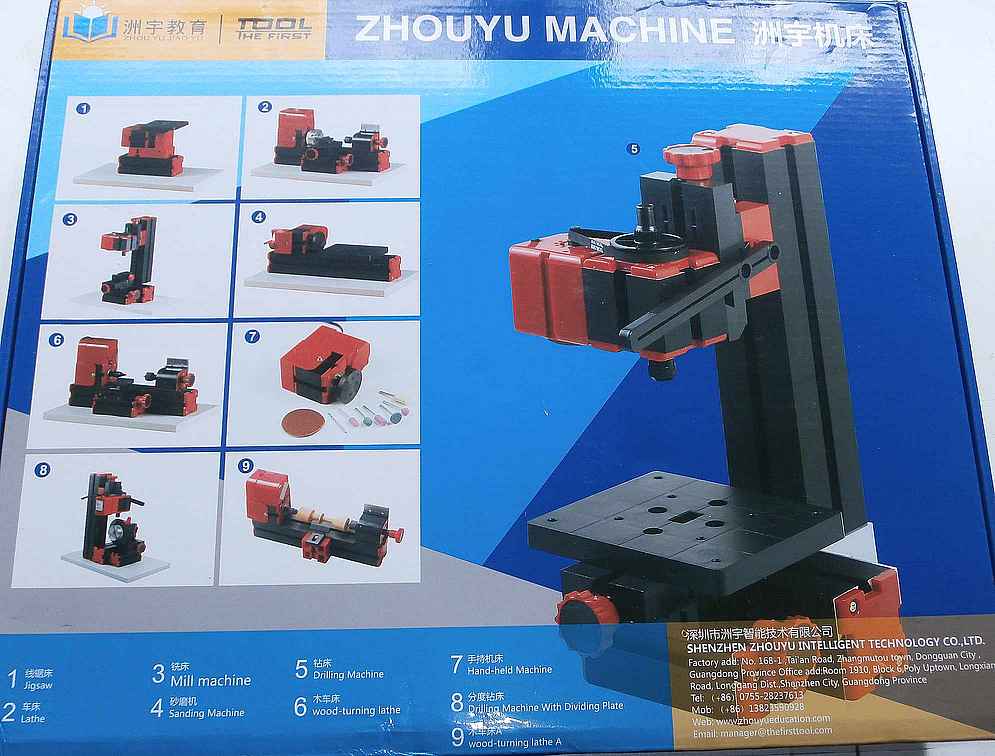

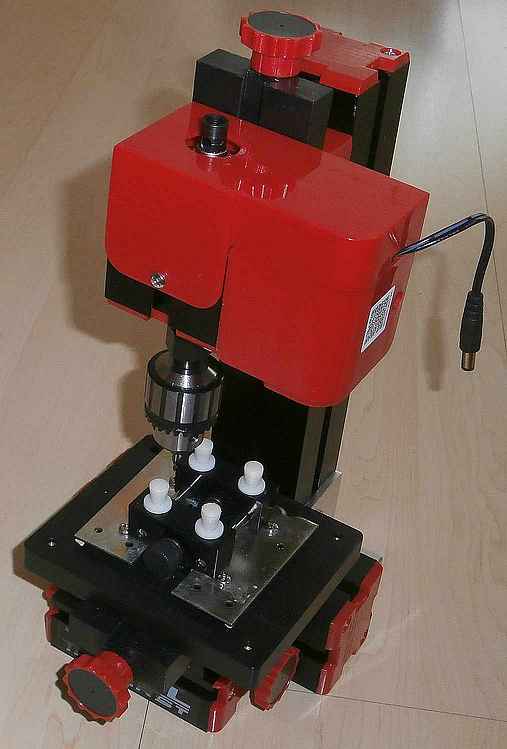

Zhouyu „transformers” kisgép

Szórakozásból kísérletként beszerzett, de kis terhelésre, hébe-hóba voltaképpen megdöbbentően praktikusan alkalmazható „transformers” kivitelű, nyolcféle szerszámmá némi szereléssel gyorsan átalakítható műanyag-fém kit kialakítású moduláris szerkentyű. Próbálgatás alapján a maga korlátjai mellett voltaképpen kis órás esztergának is megfelelő, meglepő, de elégséges pontosságú és képességű például egy zsebóra-tengely kézi késsel kialakításához. Átalakítási apróbb munkákhoz marógépnek is alkalmazható (tokmányt érdemes beszerezni hozzá), osztótárcsával is rendelkezik, állványos fúrógépként, műanyag-fa munkákhoz fűrésznek is átalakítható. Léteznek fém (alu idomos) kivitelei is, azok még alkalmasabbak kezdők számára első, belépő szintű szerszámnak.

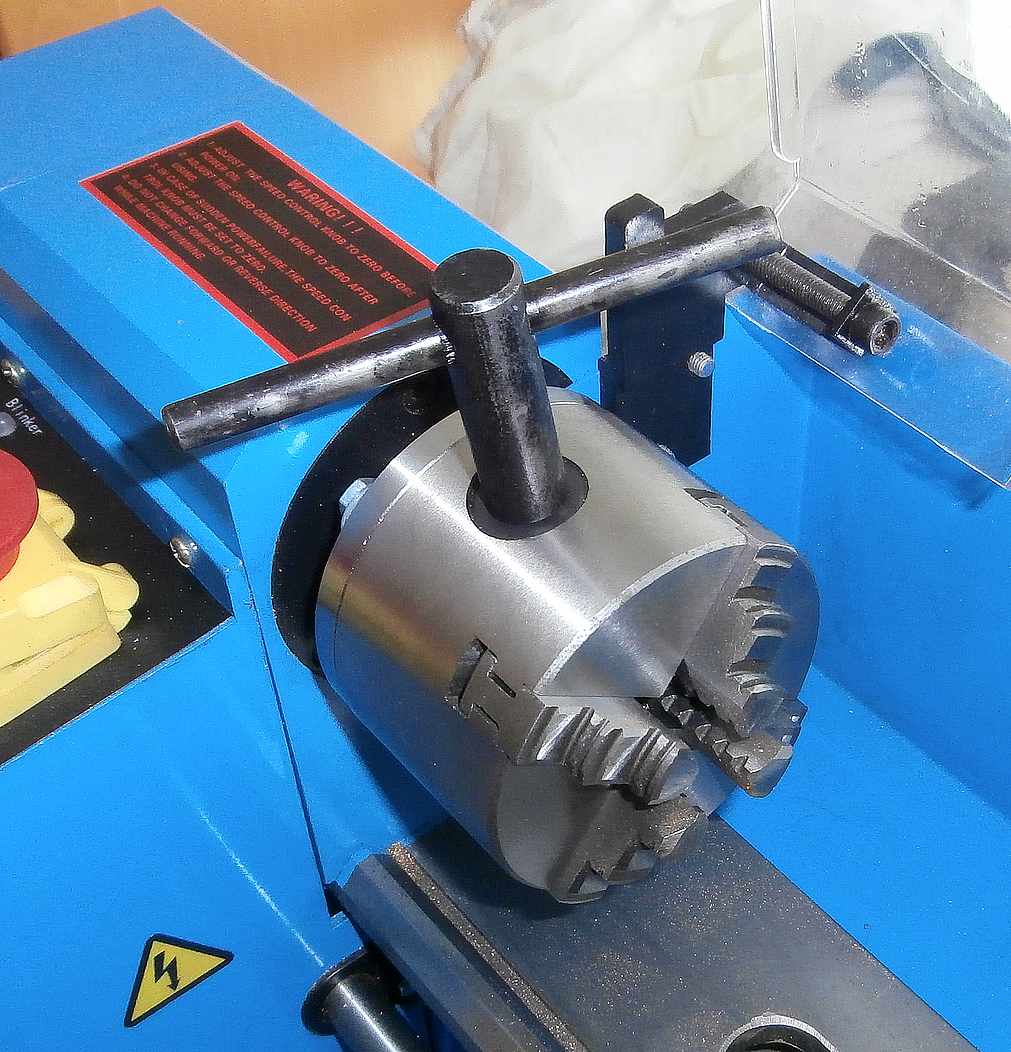

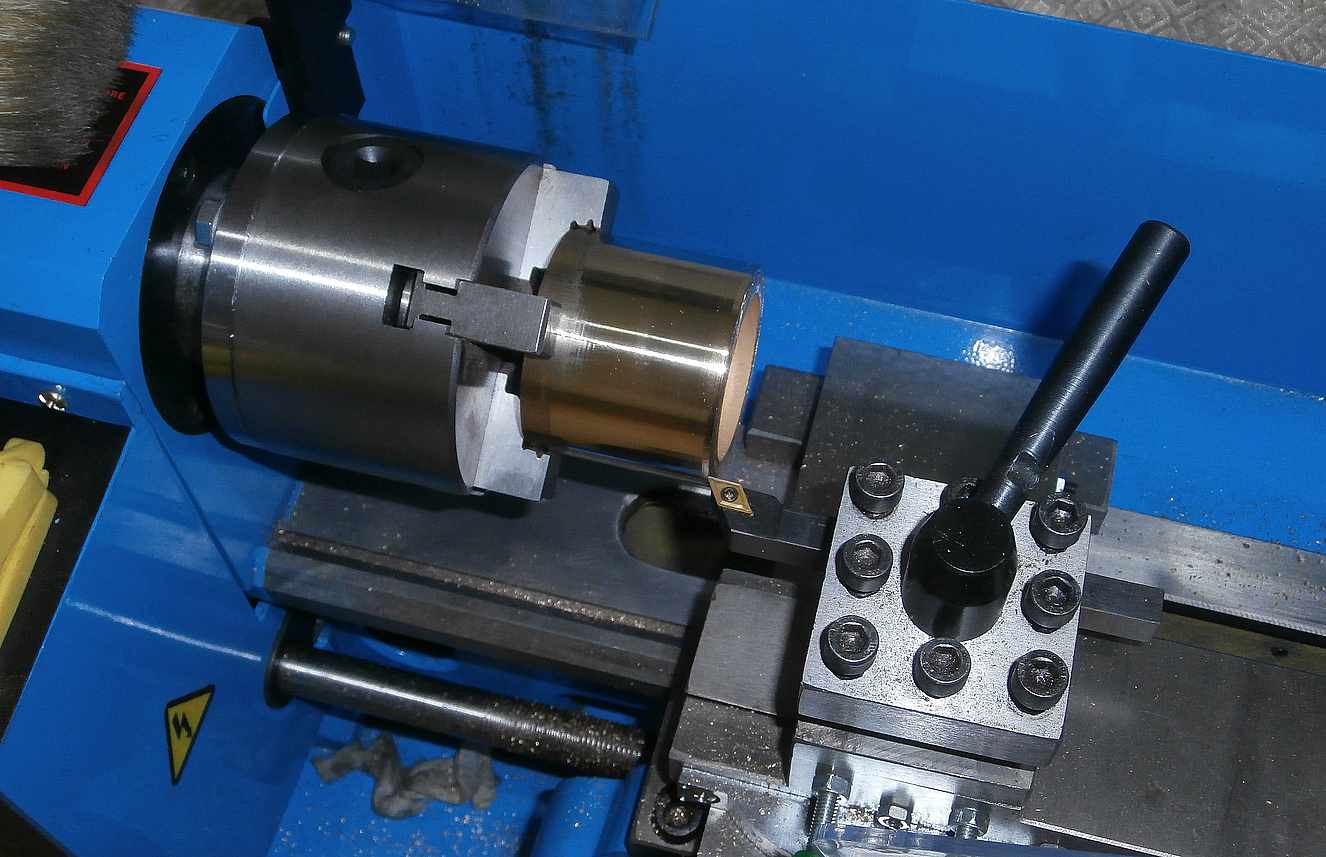

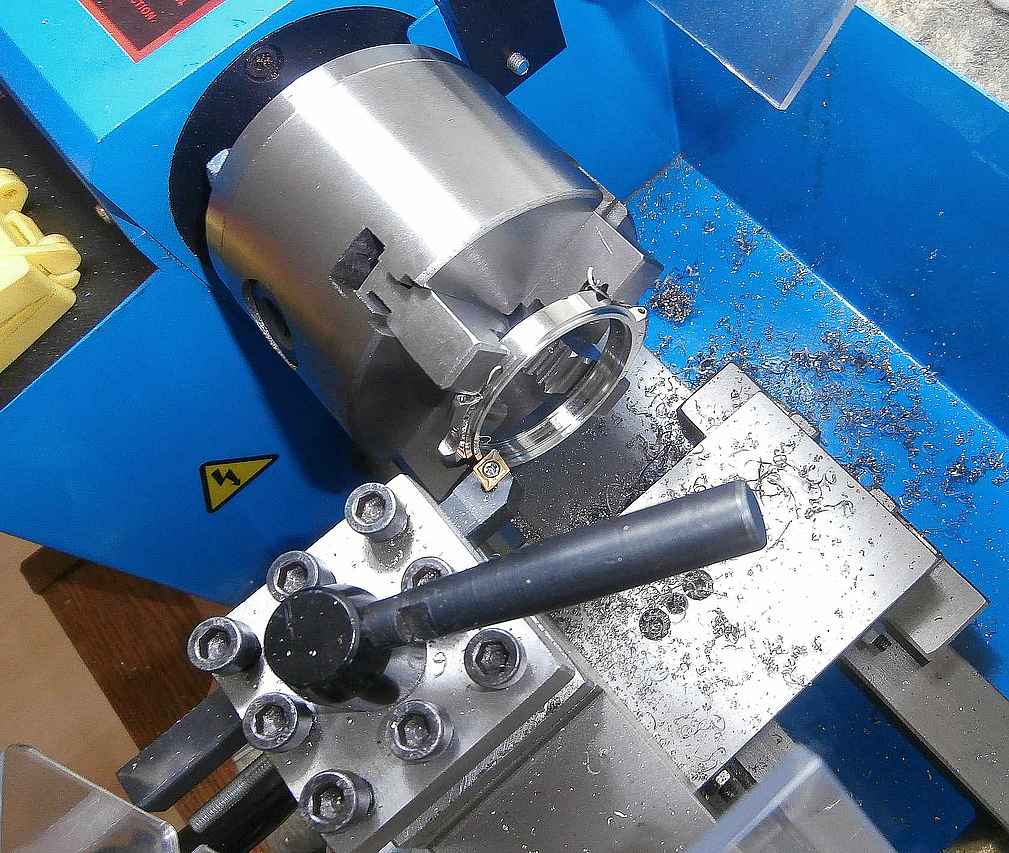

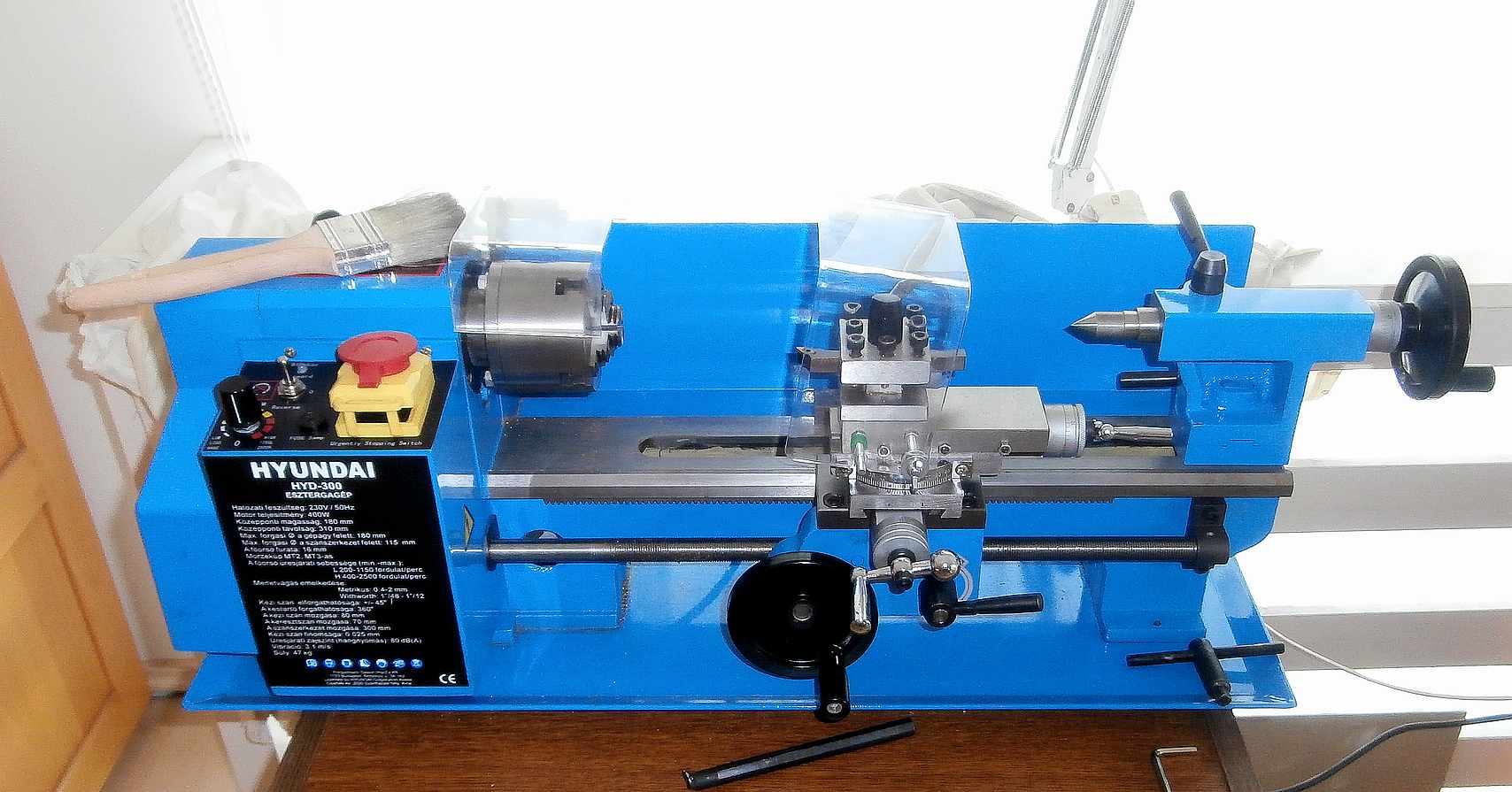

Hyundai HYD-300 műszerész eszterga

Az „igazi” esztergák között aprónak számító, de azért így is jó 40 kilós, 400W-os motorral szerelt asztali műszerész eszterga. Beépítések ill. egyedi zsebóra-tokok készítéséhez már nem nélkülözhető szerszám-kategória, a kis órás eszterga nem bír el ekkora feladatokkal. Megfelelő kiegészítőkkel jól bevált, korrektnek mondható és saját kategóriájában olcsó, ajánlható szerszámgép. Ugyanakkor a gyári három pofás olcsó tokmány karóra-tokok befogására nem alkalmas (egyszerűen útban vannak a lábak), mi több, nem is elég pontos hozzá – négypofás jobb minőségű tokmány, erősebb meghajtószíj és áttételi kerekek, megfelelő kések, támasztócsúcsok, fúráshoz tokmány mind szükséges hozzá – szerencsére minden beszerezhető a szokásos ésszerű kínai-indiai árakon…

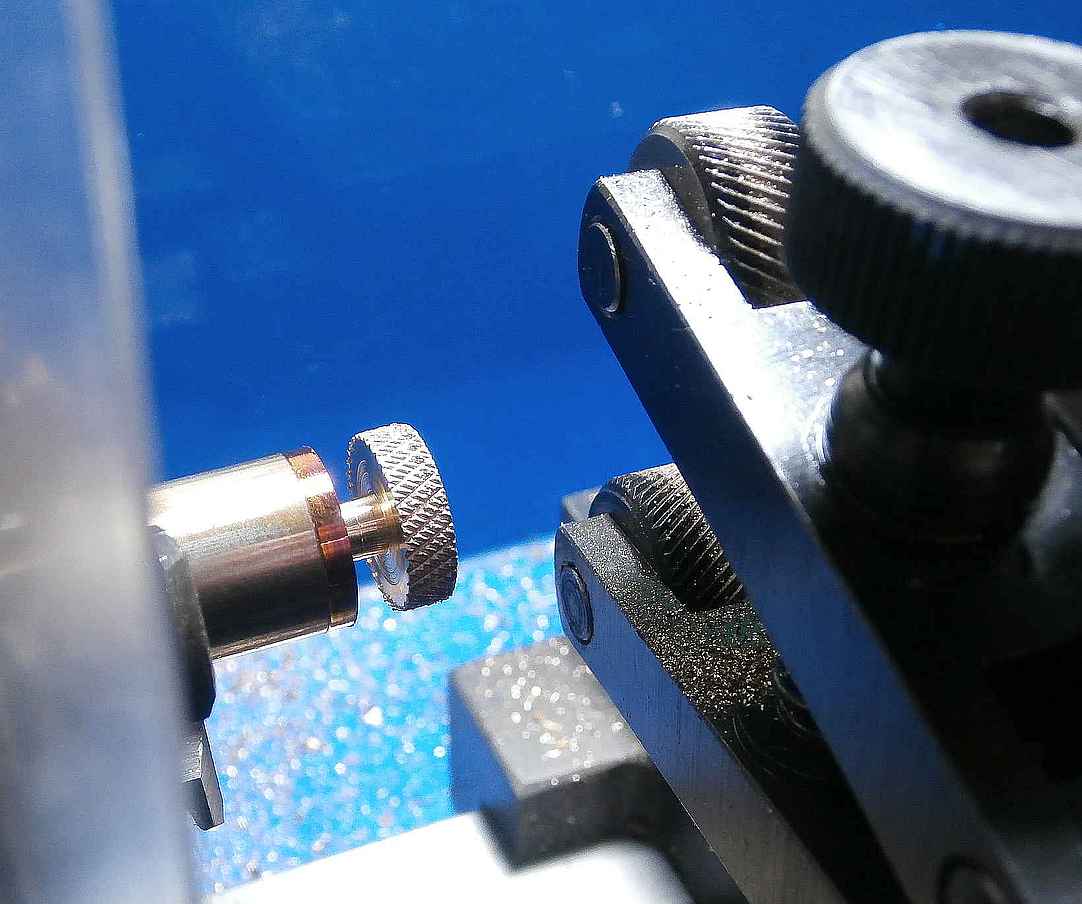

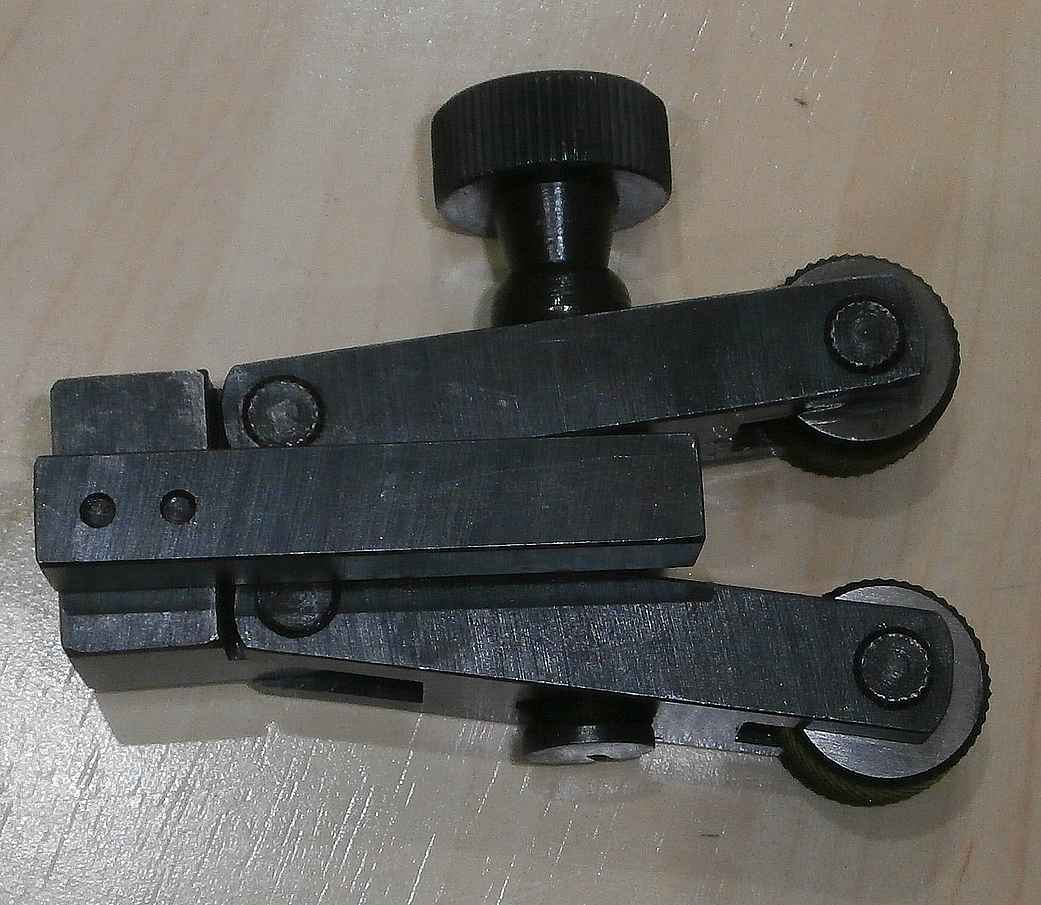

Recéző készülék a műszerész esztergához

A kis HYD-300-as eszterga 10-es befogójába illeszkedő ollós recéző. Alkalmas rudak, szerszámnyelek csúszás elleni megrecézésére – és ami fő, egész jó kinézetű egyedi koronákat lehet vele készíteni egyedi beépítésekhez, tokokhoz.

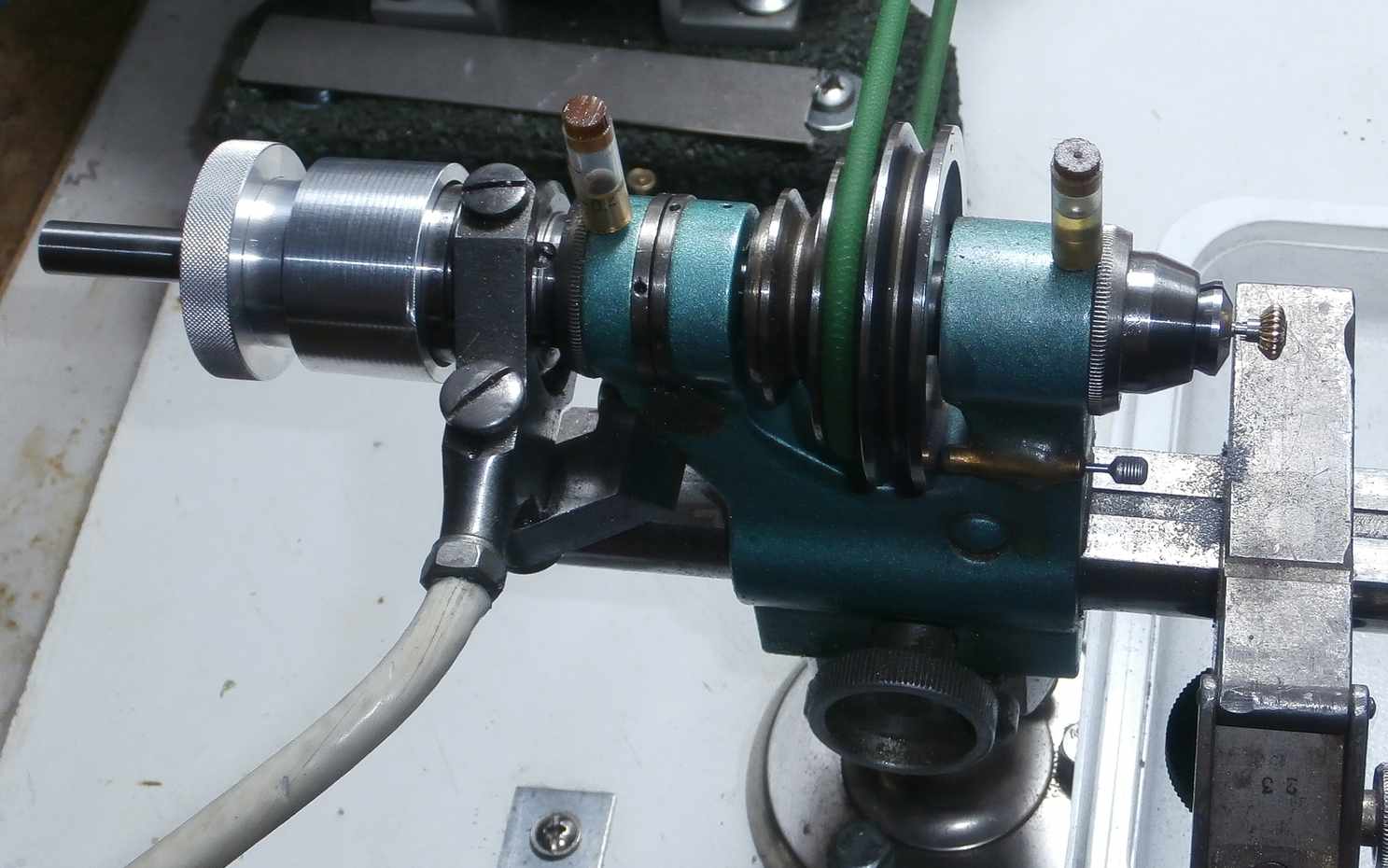

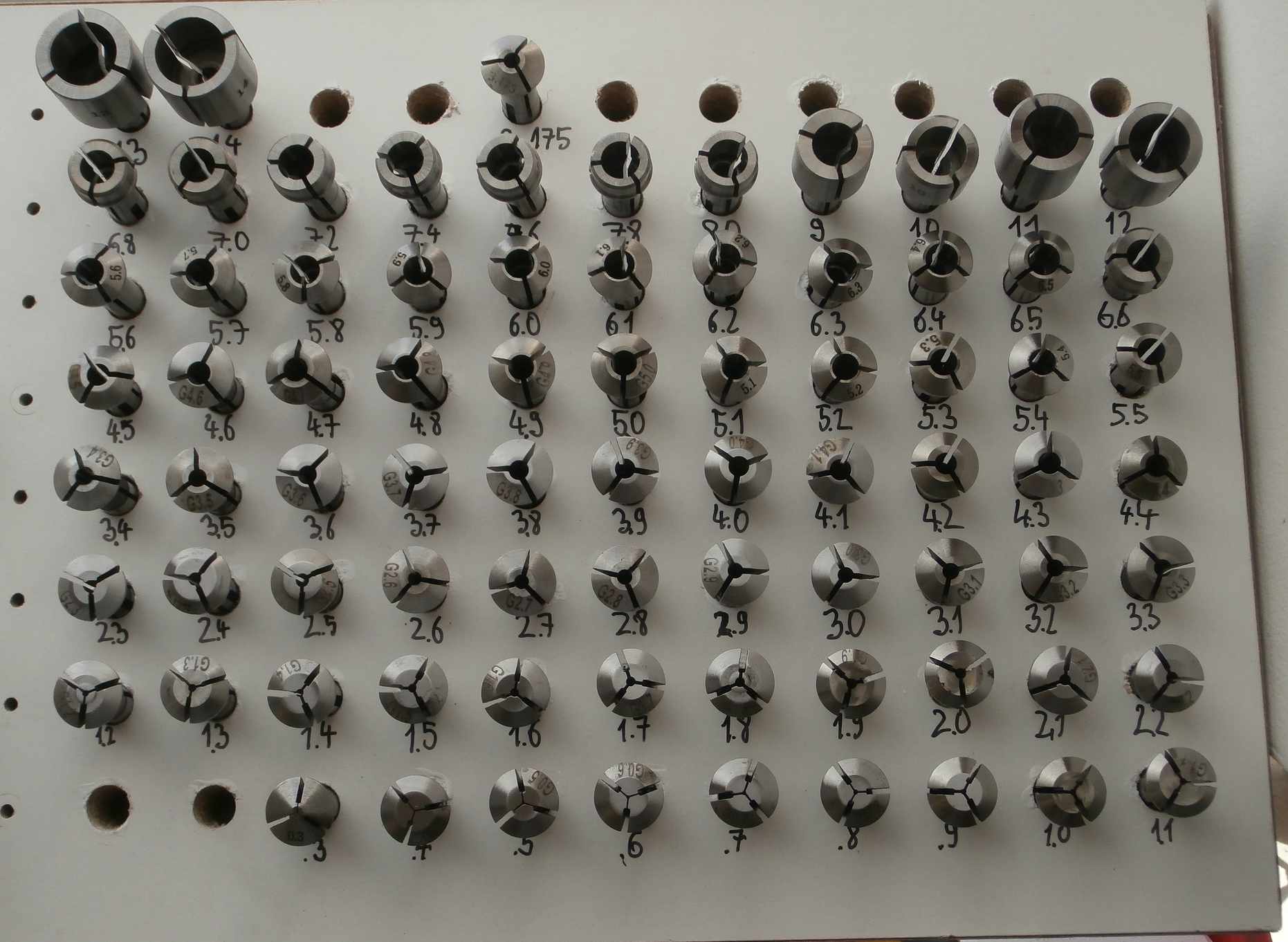

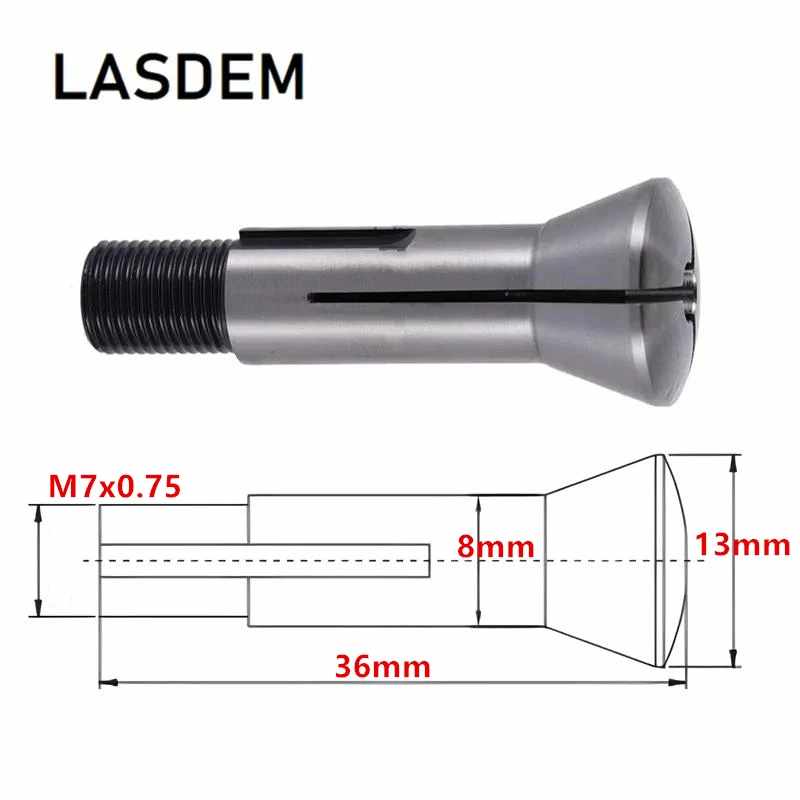

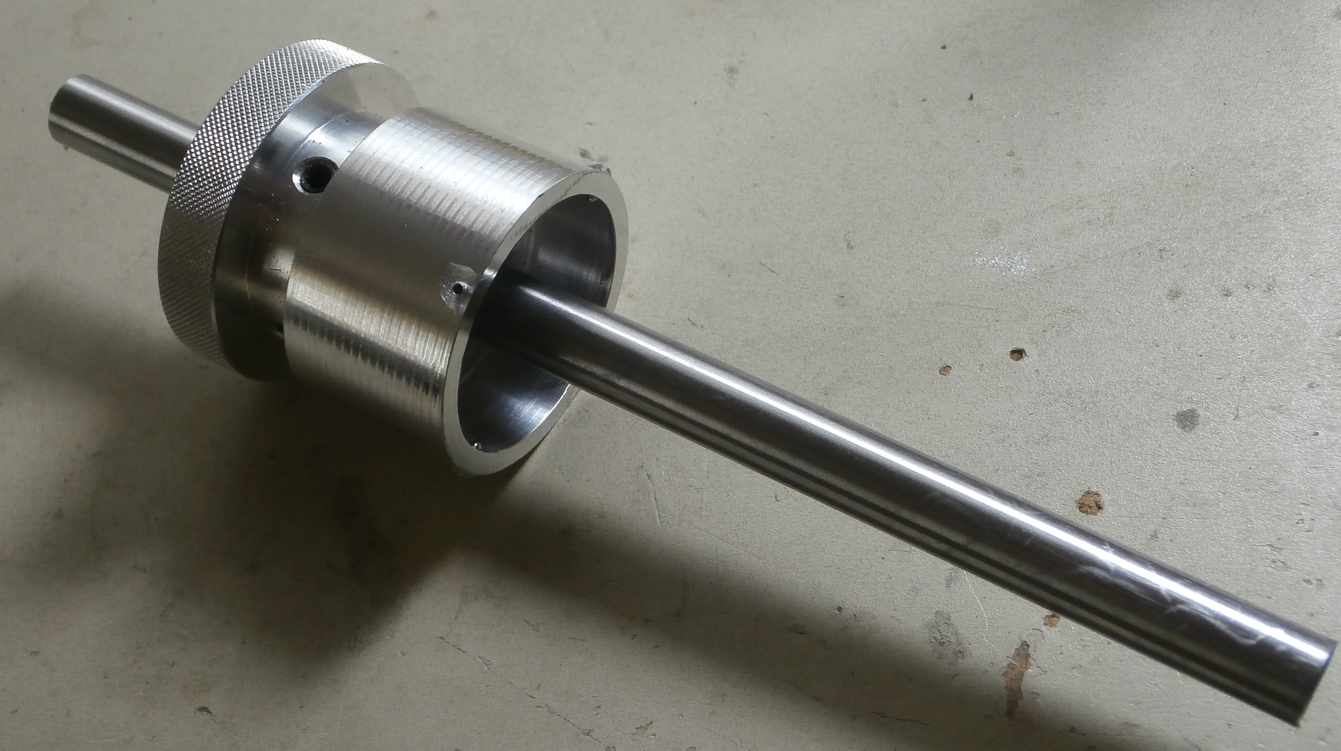

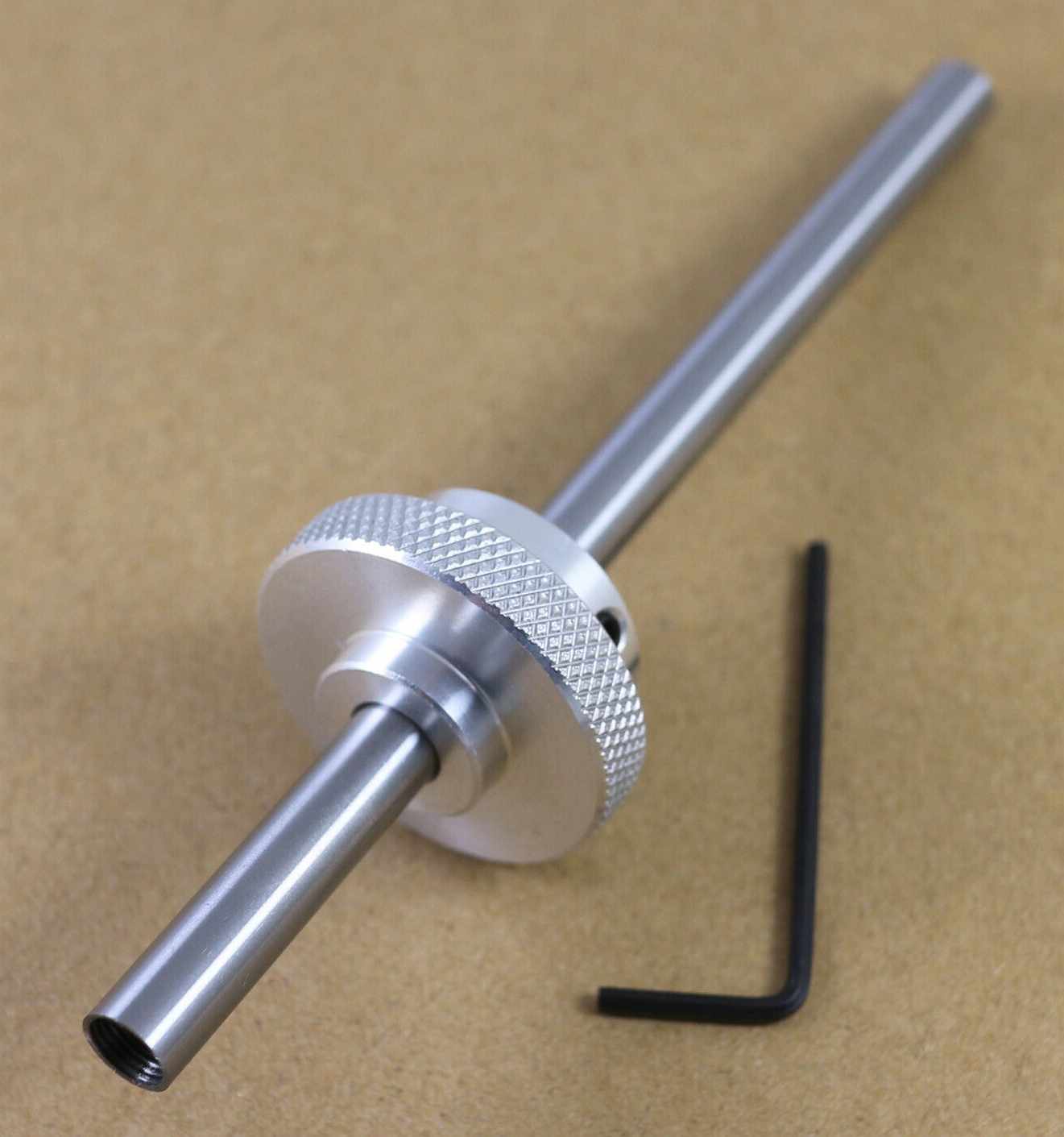

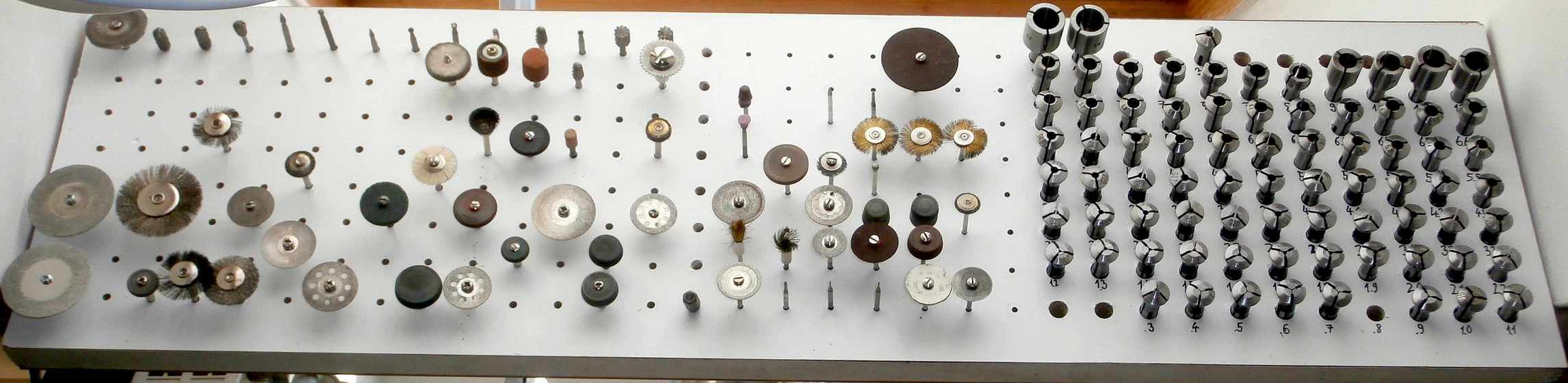

Kínai órás eszterga patron készlet

Bármely régi svájci-német-USA-brit órás 8mm-es órás esztergához illeszthető teljes 77+1db-os patronsor. Svájciból gyakorlatilag beszerezhetetlen egy ilyen, 0.3mm-től 14mm-ig, a 8mm feletti méretek már külső fogásúak, de például koronák megmunkálásához kiválóan alkalmasak. Plusz egy méretként még az 1/8-os (3.175) ös patront is beszereztem hozzá, bár a 3.2-es jól helyettesíti, de ha már lúd, legyen kövér. A svájci gyári patronoknál gyengébb megmunkálásúak, le kellett sorjázni, néhány esetben még a menetet is korrigálni – de igenis megfelelő minőségűek, egyik sem üt, precízen fognak, és egy komplett ilyen készlet kb: 1000 USD, ami nem tűnik talán kevésnek, de egyetlen egy gyári minőségű svájci patron 100-120USD, és az itt meglévő méretek újonnan ma már nem is beszerezhetők… A menet viszont M 7*0.5 menetemelkedésű, ellentétben a svájci patronok nem szabványos M7*0.4 meneteivel, de befogó-behúzó kapható hozzájuk, és egy egyedi alu betéttel az AZ eszterga gyors-behúzó fejéhez is kényelmesen illeszteni tudtam, így teljes értékűen helyettesíti a svájci patronsort. A kényelmes kezelhetőség érdekében kapott egy jó sok furkálással elkészített szerszám-befogó polcot is.

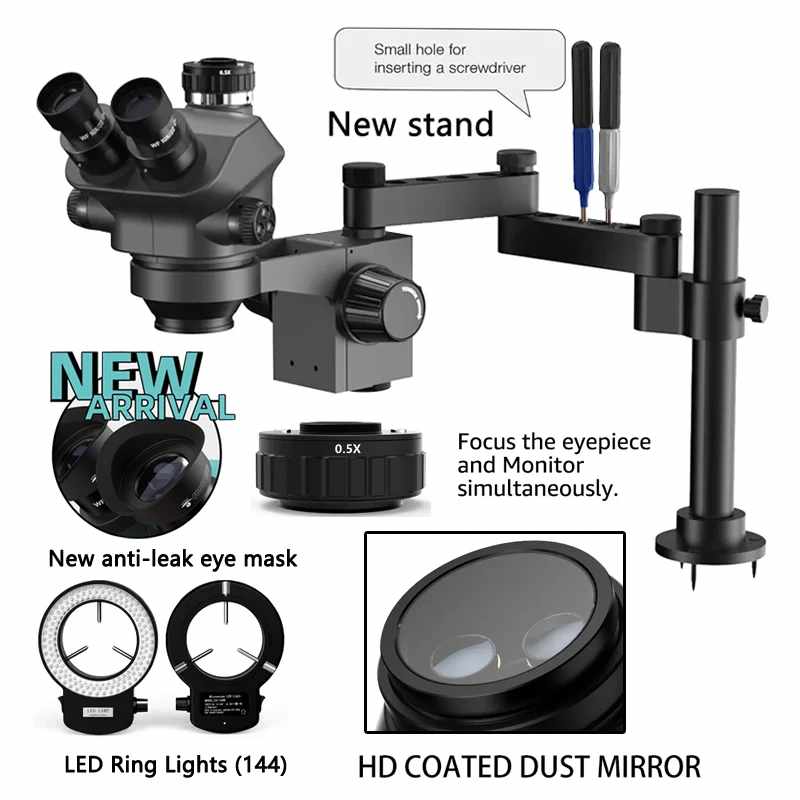

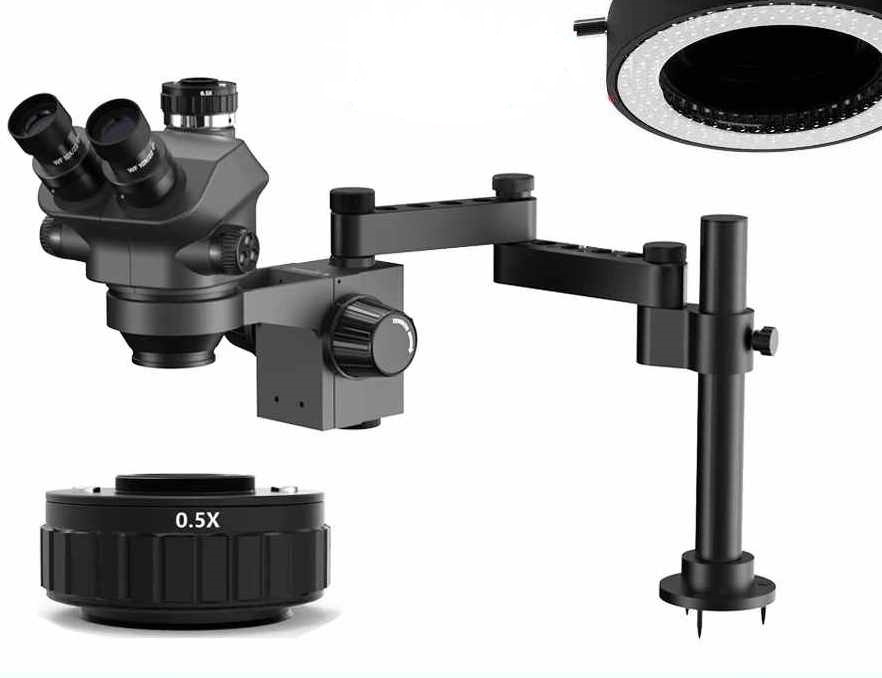

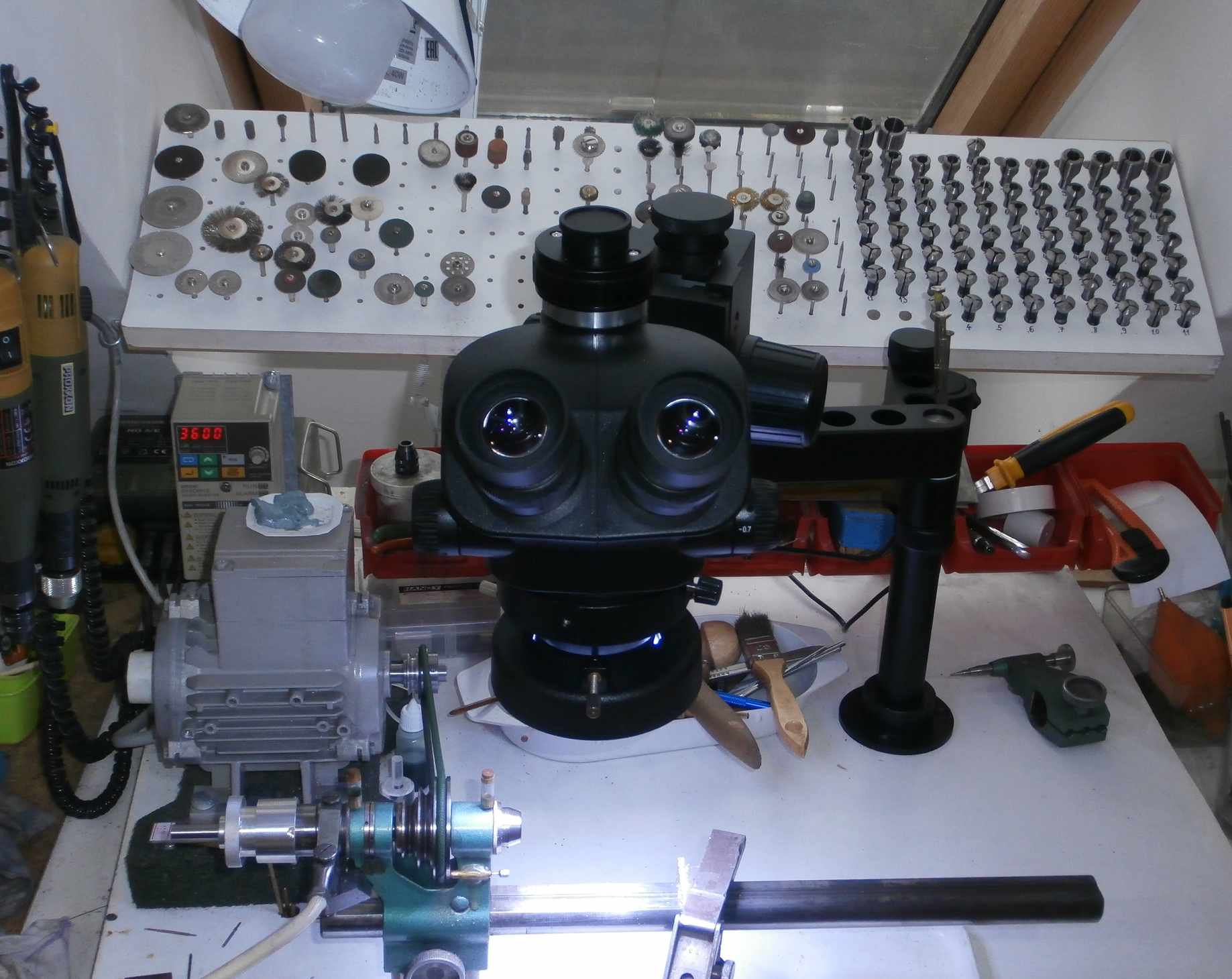

Sztereo szerelő-mikroszkóp

Kifejezetten szereléshez kitalált (eredetileg mobil szervizeléshez ajánlott) sztereo állványos mikroszkóp, de igen jó haszna van az órás eszterga mellett is. Általában nem a legcélszerűbb vele dolgozni, viszont finom tengelyek kialakításánál jóval kényelmesebb és stabilabb a nagyítóval közelről „szöszölésnél”. Zoomolható, szép és térbeli, jól érezhető képet ad, nyilván nagy nagyításoknál kicsi a mélység-élesség, de mivel a tengelyek is aprók ilyenkor, ez nem probléma. Van saját világítása, ami szükséges is ilyenkor. Ezt sem érzem nélkülözhetetlennek – de nem is bánom, hogy van, amikor hasznos, akkor nagyon hasznos. Elvileg kis kamera-adaptere is van, így szerelős-esztergálós videók-képet készítésére is hasznos lehet.
